6Р13

6Р13

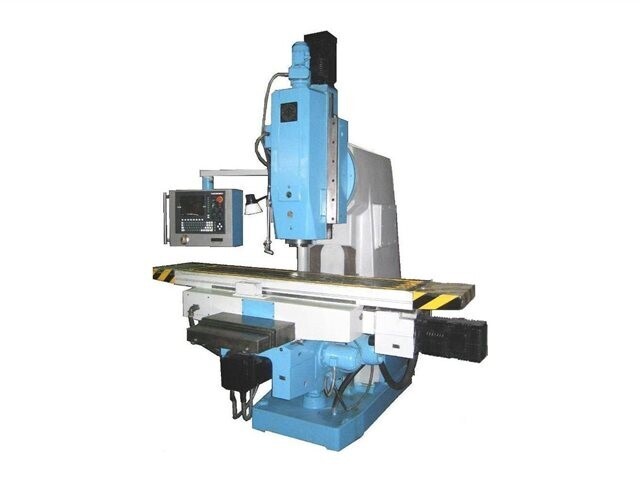

Вертикальный консольно-фрезерный станок 6Р13 предназначен для обработки всевозможных деталей из стали, чугуна, труднообрабатываемых и цветных металлов, главным образом торцовыми и концевыми фрезами. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки, криволинейные поверхности.

Технические характеристики:

  • Размеры рабочей поверхности стола, мм 400х1600
  • Наибольшая масса детали, устанавливаемой на столе станка (вместе с приспособлением), кг 400
  • Наибольшее перемещение стола, мм:
    - продольное (координата X) 1010
    - поперечное (координата Y) 400
    - вертикальное (установочное) 430
  • Перемещение ползуна (координата Z), мм 260
  • Скорость быстрого перемещения узлов по координатам:
    - X, Y, Z, мм/мин 7000
  • Пределы подач по координатам:
    - Х, Y, Z, мм/мин 3-7000
  • Частота вращения шпинделя, мин -1 50-2500
  • Мощность двигателя главного движения, кВт 11
  • Наибольший диаметр инструмента, мм 250
  • Конус шпинделя 50
  • Отклонение от круглости при контурном фрезеровании цилиндрической: поверхности, мм 0,05
  • Максимальная масса инструмента, кг 15
  • Количество одновременно управляемых координат:
    - при линейной интерполяции 3
    - при круговой интерполяции 2
    - при линейно-круговой интерполяции 3
  • Габаритные размеры станка с электро и гидрооборудованием, мм:
    - длина 3100
    - ширина 3135
    - высота 2850
  • Масса станка с электро- и гидрооборудованием, кг 5700
  • Класс точности Н
  • Установленная мощность, кВт 18

КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD

ФОТО НАИМЕНОВАНИЕ КОЛИЧЕСТВО
УЧПУ NC-210/64-48/USB/LAN 1
Модуль релейной коммутации выходов (24) 1
Кабель связи с выходами (2 ст) (L = 6 м) 1
Модуль индикации входов (32) 1
Кабель связи с входами (37) (2 ст) (L = 6 м) 1
Оптоэлектронный энкодер с ручным задатчиком положения WSA (NC-110-75) 1

Кабель связи с ЦАП (1 ст) (L = 6 м)

1
Кабель связи с датчиками (ДОС) (1 ст) (L = 6 м) 3

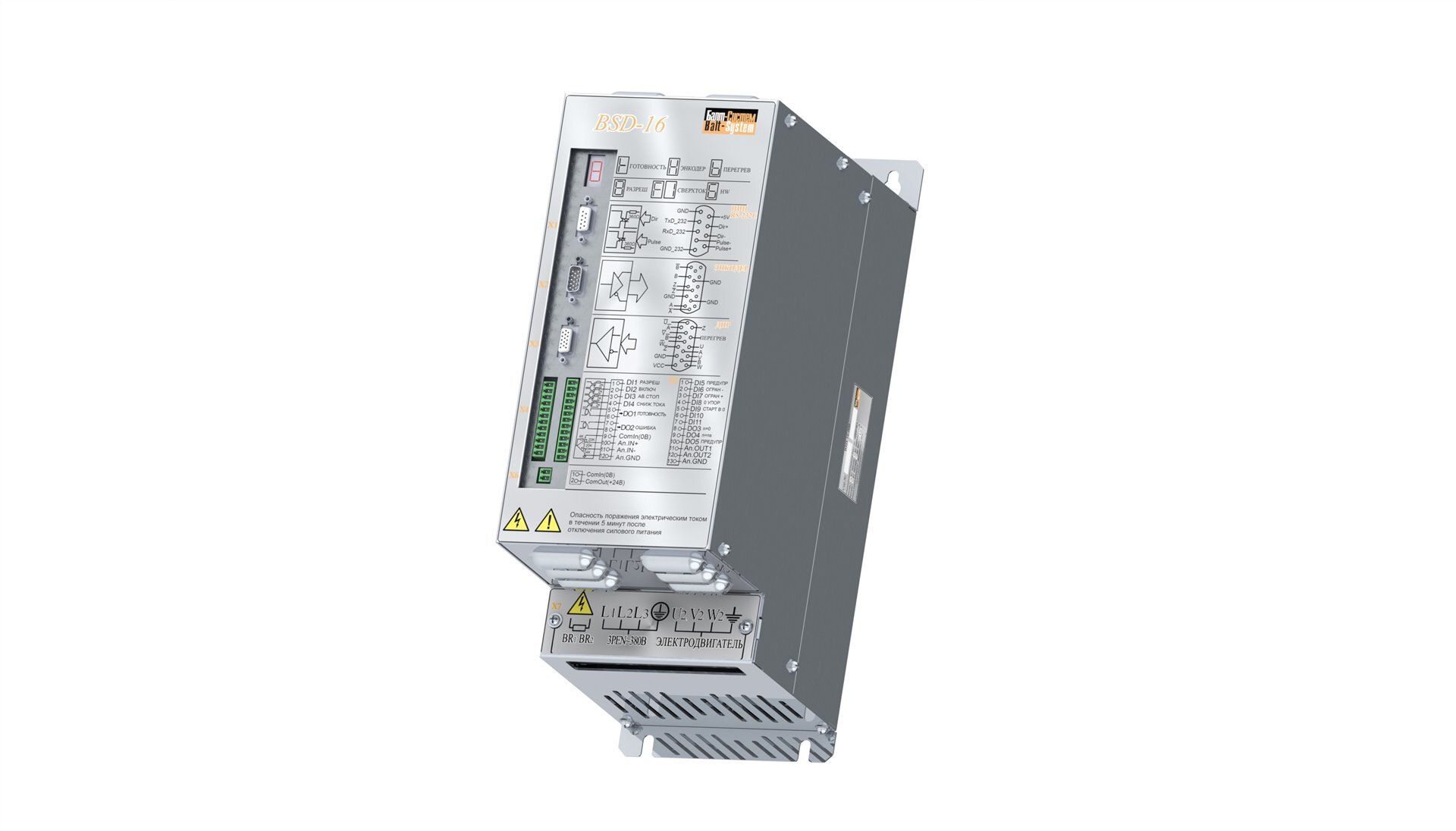

Электропривод BSD-16-215NYSS-15 2
Электропривод BSD-16-215NYSS-15-Z 1
Кабель привод-двигатель (2) (8х2х0.14) (L = 6 м) 2
Кабель силовой 4G2,5 1125 504R-T (L = 6 м) 2
