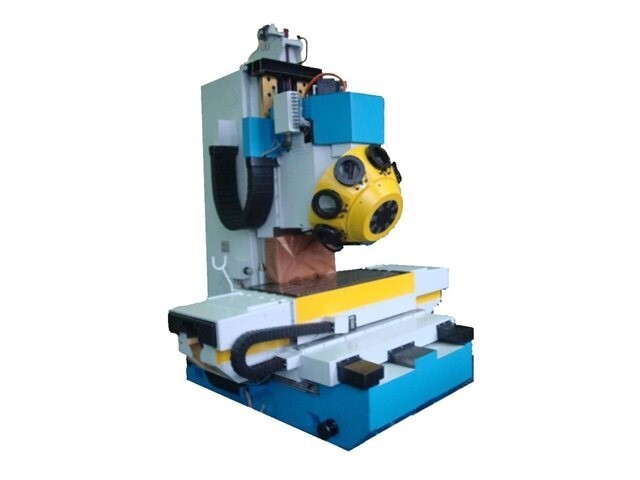

МА-655
МА-655
Станок фрезерный вертикальный специализированный с ЧПУ и автоматической сменой инструмента предназначен для обработки деталей сложной криволинейной формы типа дисков, плит, рычагов, корпусных деталей и др. из сталей, титановых и легких сплавов. На станке можно производить фрезерование плоскостей и пазов, сверление, зенкерование, развертывание и предварительное растачивание отверстий. Обработка производится по трем координатам по программе. Станок осуществляет перемещение стола, салазок и фрезерной головки, переключение числа оборотов шпинделя, включение и выключение шпинделя, выбор и смену инструментов. Автоматическое управление станком по программе осуществляется устройством числового программного управления.
Технические характеристики:
- Класс точности станка по ГОСТ 8-82, (Н,П,В,А,С) Н
- Длина рабочей поверхности стола, мм 1250
- Ширина стола, мм 500
- Число инструментов в магазине 24
- Перемещение стола X,Y,Z, мм 1000_500_630
- Пределы частоты вращения шпинделя Min об/мин 20
- Пределы частоты вращения шпинделя Max об/мин 2500
- Мощность двигателя кВт 22
- Габариты станка Длинна Ширина Высота (мм) 4000х3760х3680
- Масса, кг 10000
КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD
ФОТО | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
УЧПУ NC-210 /64-48/USB/LAN | 1 | |
Модуль релейной коммутации выходов (24) | 2 | |
Кабель связи с выходами (2 ст) (L = 7 м) | 2 | |
Модуль индикации входов (32) | 2 | |
Кабель связи с входами (37) (2 ст) (L = 7 м) | 2 | |
Оптоэлектронный энкодер с ручным задатчиком положения WSA (NC-110-75) | 1 | |
Кабель для связи со штурвалом (1 ст.) (L = 1 м) |
1 | |
Кабель связи с ЦАП (1 ст) (L = 7 м) | 1 | |
Кабель связи с датчиками (ДОС) (1 ст) (L = 7 м) | 3 | |
Электропривод BSD-30-215NYSL2-15 | 2 | |
Электропривод BSD-30-215NYSL2-15-Z | 1 | |
Кабель привод-двигатель (2) (8х2х0.14) (L = 7 м) | 3 | |
Кабель силовой 4G4 1125 504R-T (L = 7 м) | 2 | |
Пульт оператора 00.F5.060-2000 | 1 | |
Преобразователь частоты 18.F5.A1G-RUDB | 1 | |
Тормозной резистор 18.BR.226-1404R | 1 | |
Сетевой дроссель 18.Z1.B04-1000 (опционально) | 1 | |
Электродвигатель DH13-4-140-22/30-4-1500 | 1 | |
Кабель силовой КС-0-250-1-0-08 (7 метров) | 1 | |
Кабель датчика КОС-Т-0-7-08 (7 метров) | 1 |
