Горизонтально-расточные станки 2А637Ф4 – станки с устройством ЧПУ, предназначены для комплексной механической обработки корпусных деталей массой до 10 т путем проведения следующих технологических операций:
- сверления, зенкерования, растачивания, развертывания отверстий, связанных координатами; возможна обработка соосных отверстий консольным инструментом с поворотом стола на 180°
- фрезерования плоскостей, пазов и уступов; фрезерования плоскостей и пазов при круговой подаче стола; нарезания резьбы однолезвийным инструментом посредством выдвижного шпинделя
- протачивания отверстий больших диаметров и канавок с помощью съемной планшайбы
Технические характеристики:
- Диаметр выдвижного шпинделя, мм 160
- Мощность главного привода, кВт 28
- Конус шпинделя ISO 50, 3-50 ГОСТ25827-93
- Скорость вращения (стандартная), мин-1 6.3 - 1 250
- Наибольший момент на выдвижном шпинделе, Нм 3 500
- Наибольший момент на фрезерном шпинделе, Нм 5 200
- Перемещение стола - поперечное (Х), мм 2 000 (2 500, 3 150)
- Перемещение шпиндельной бабки вертикальное (Y), мм 1 600 (2 000)
- Перемещение стола - продольное (W), мм 1 600 (1 900)
- Перемещение выдвижного шпинделя (Z), мм 1 000
- Поворотный стол - вращение (В), град 360
- Рабочая поверхность поворотного стола, мм 1600 х 1800 (1600 х 2000)
- Грузоподъёмность стола, кг 12 000
- Рабочие подачи по линейным осям, мм/мин 2 - 2 000
- Ускоренные перемещения мм/мин 5 000 (10 000)
- Количество управляемых координат, шт. 5
- Дискретность задания перемещений, мм 0,001
- Класс точности согласно ГОСТ2110 Нормальный (Повышенный)
- Габаритные размеры в стандартном исполнении (L x B x H), мм 8 700 x 5 600 x 5 100
- Общая масса станка, кг 36 350
КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD
| ФОТО | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
 |

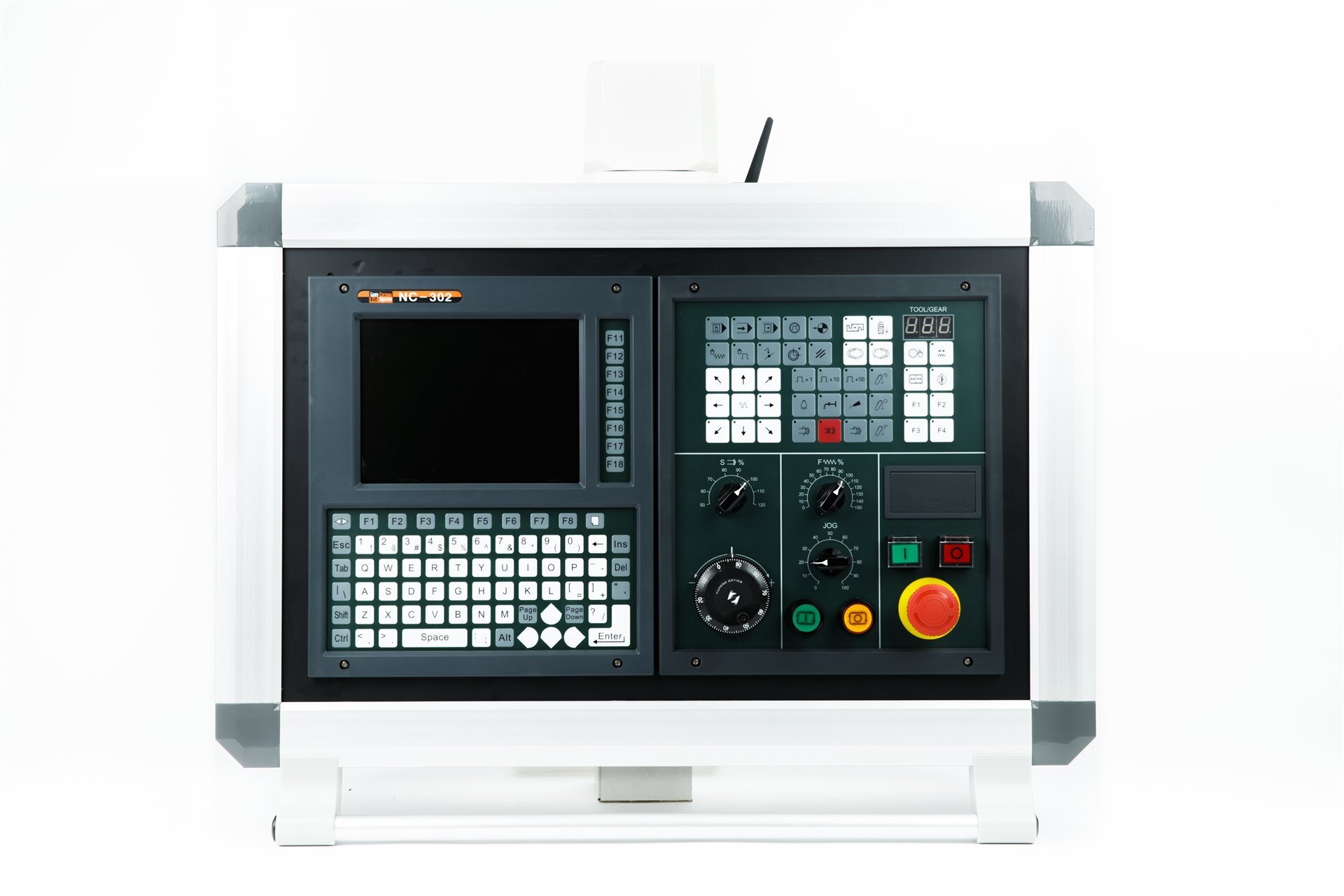

УЧПУ NC-310/2-3/8ec16/-20 | 1 |
 |
Кабель связи с ЦАП (1 ст) (L = 4 м) | 2 |
|
Кабель связи с датчиками (ДОС) (1 ст) (L = 14 м) | 6 |
 |

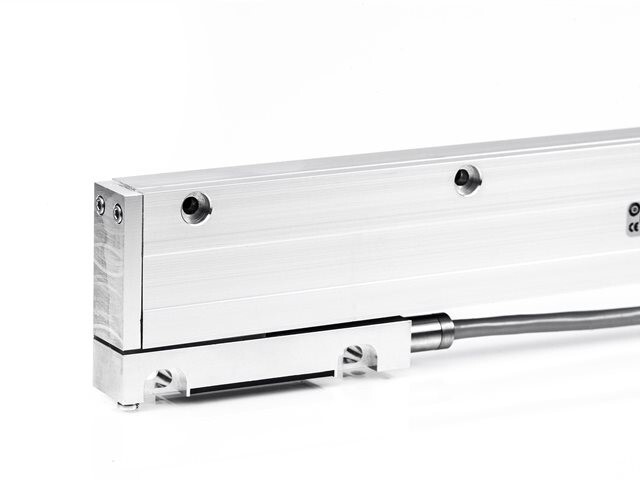

Датчик линейных перемещений L18B-F10-082-M-05-03/PC10 | 2 |
|
Датчик линейных перемещений L18B-F10-224-M-05-03/PC10 | 1 |
 |

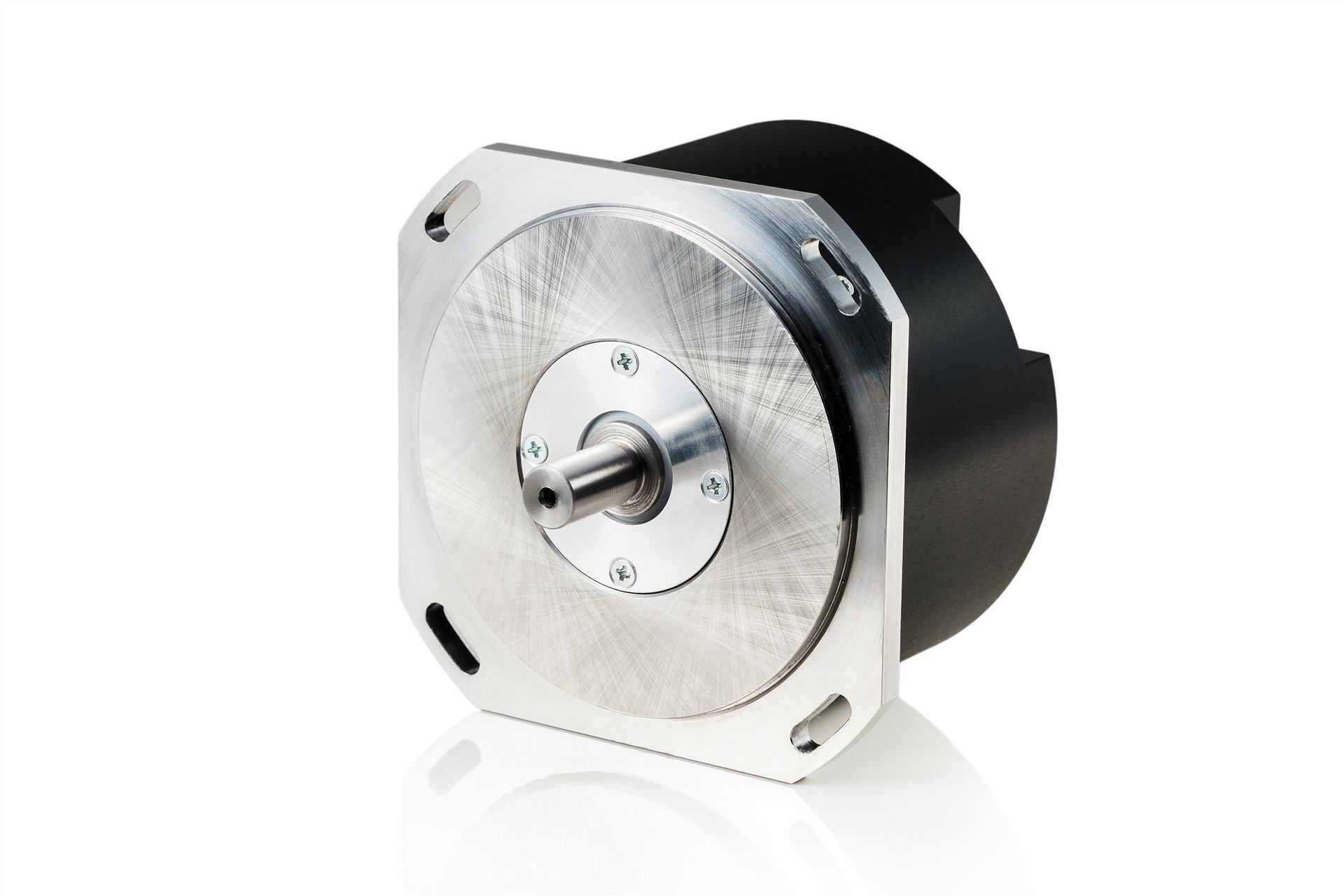

Датчик круг. перем. A110-F-450000-S-S-AR03/PC10 | 1 |
 |

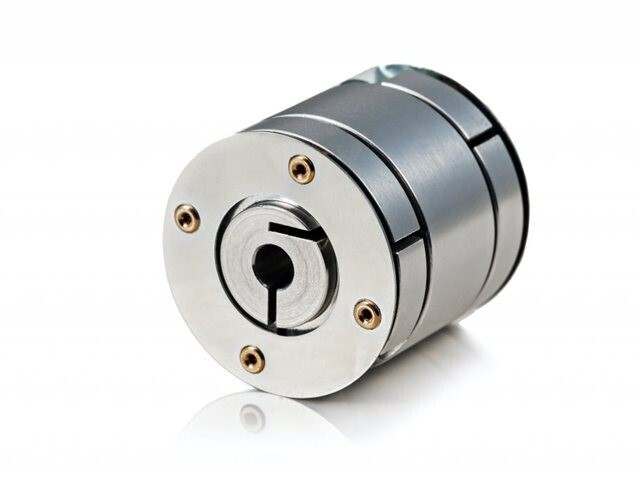

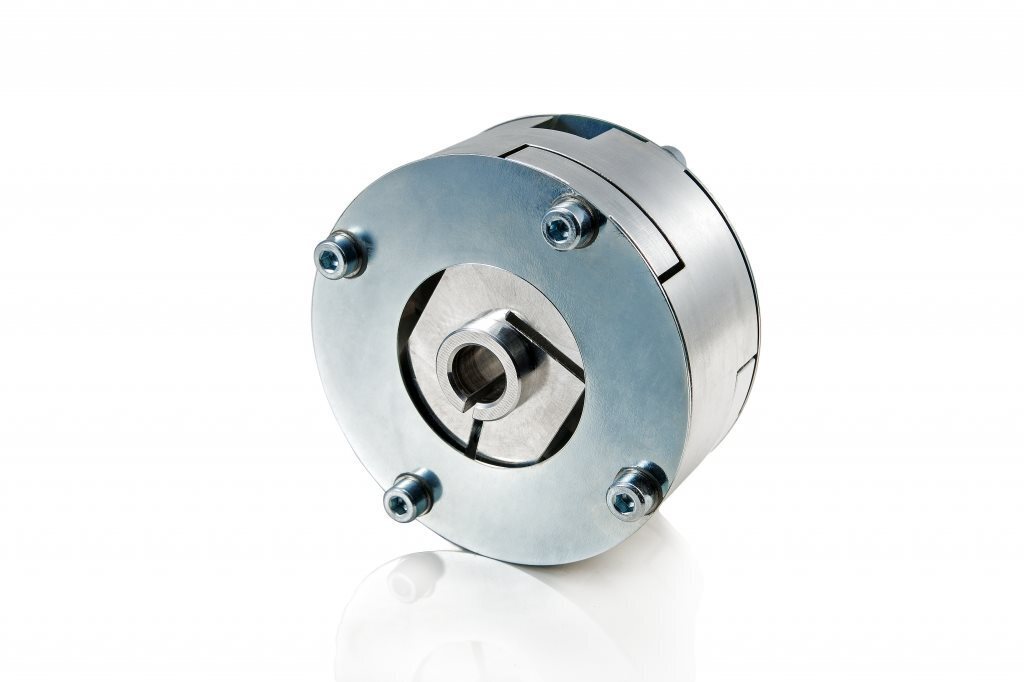

Муфта SC70 (10/10) | 1 |
 |

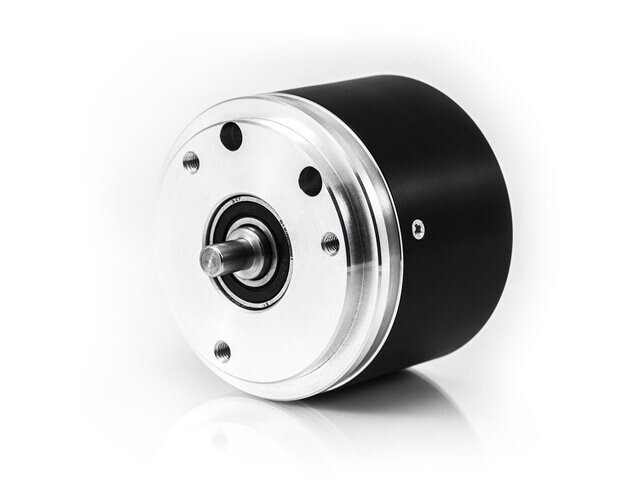

Датчик круг. перем. A58B-F (2500-5V-CR/PC10) | 1 |
|
Датчик круг. перем. A58B-F (1000-5V-CR/PC10) | 1 |
 |
Муфта SC30 (05/05-22) | 2 |
 |

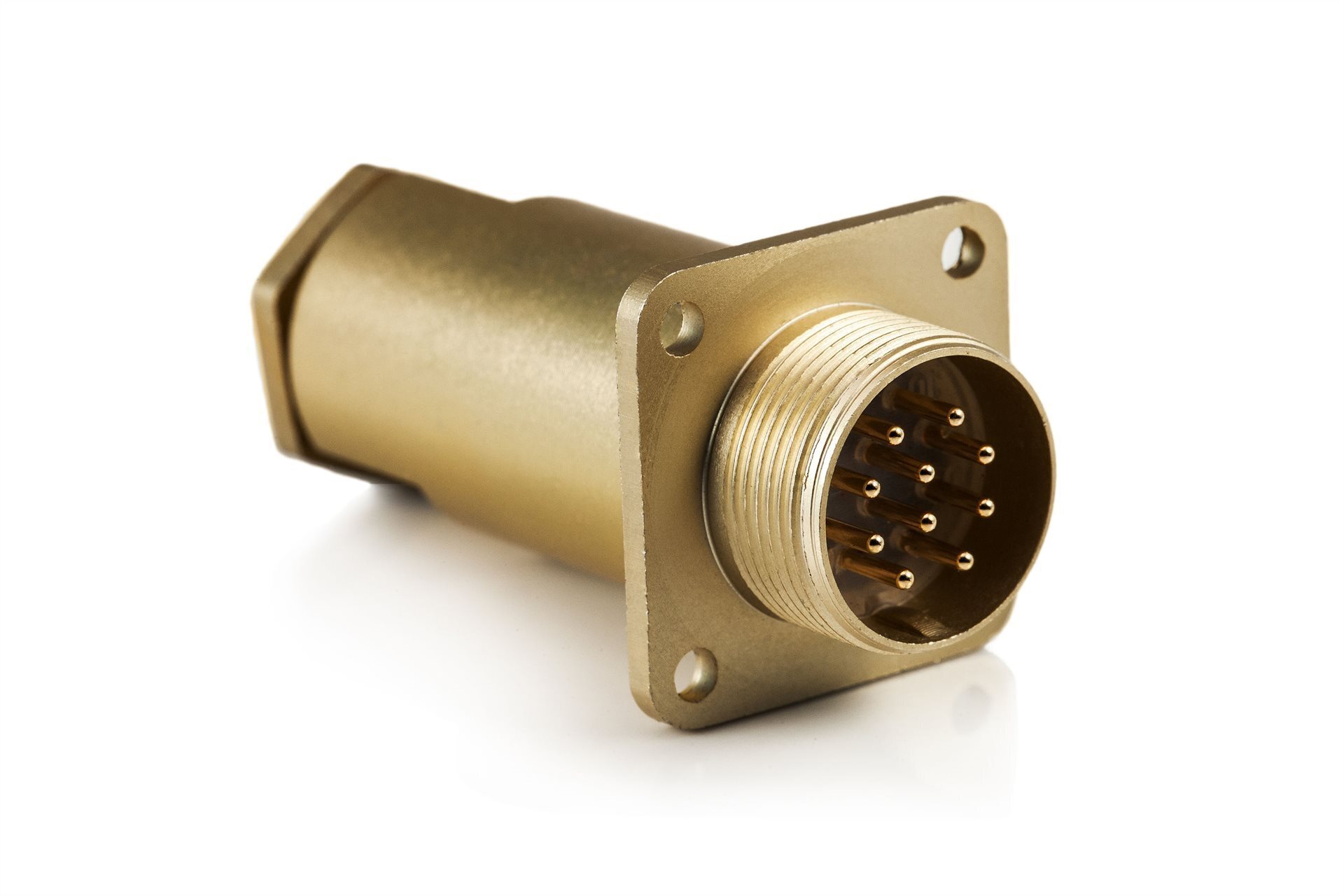

Разъём РС10 - вилка | 6 |
 |

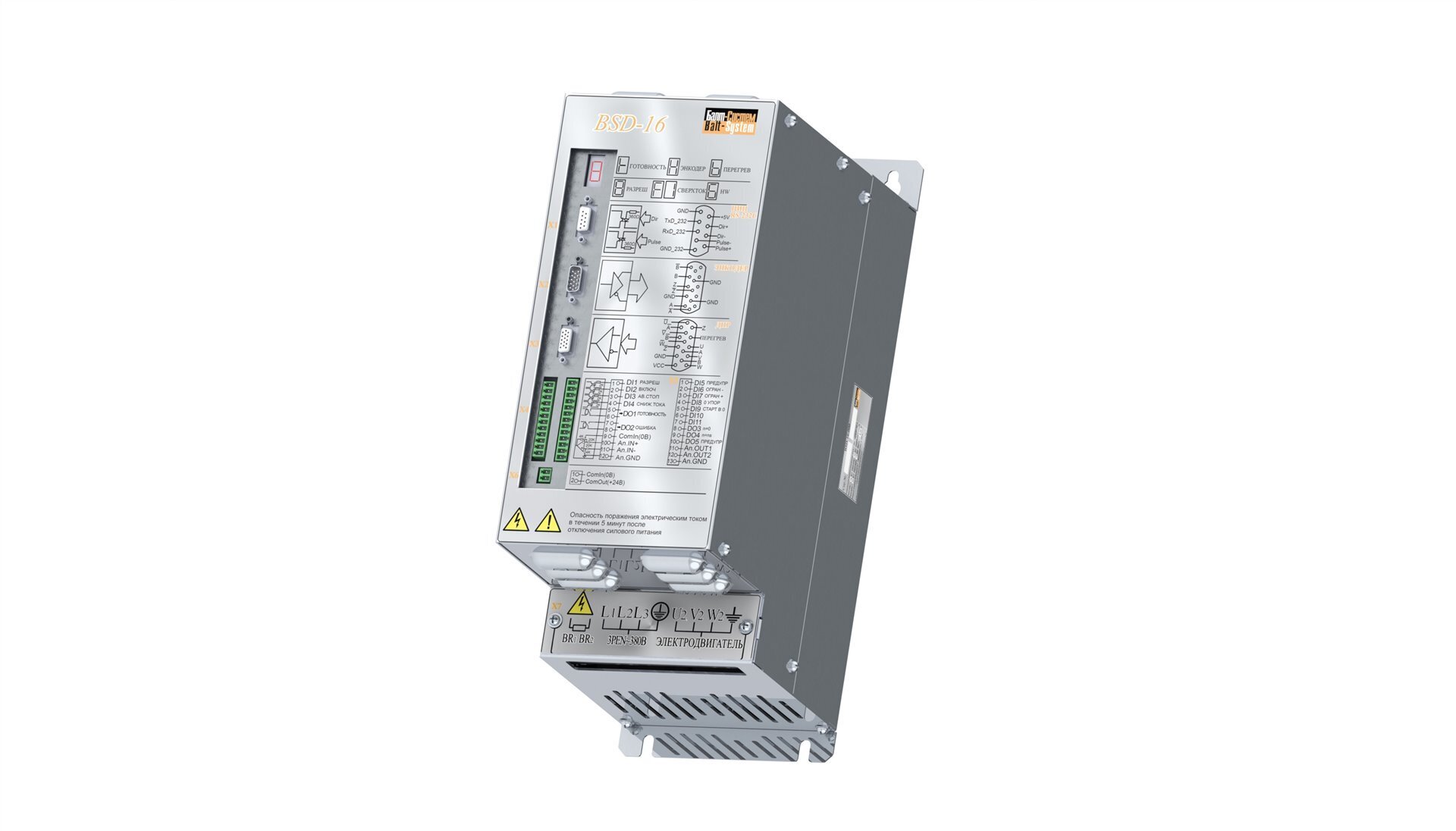

Электропривод BSD-30-215NYSL2-15 | 4 |
|
Электропривод BSD-30-215NYSL2-15-Z | 1 |
|

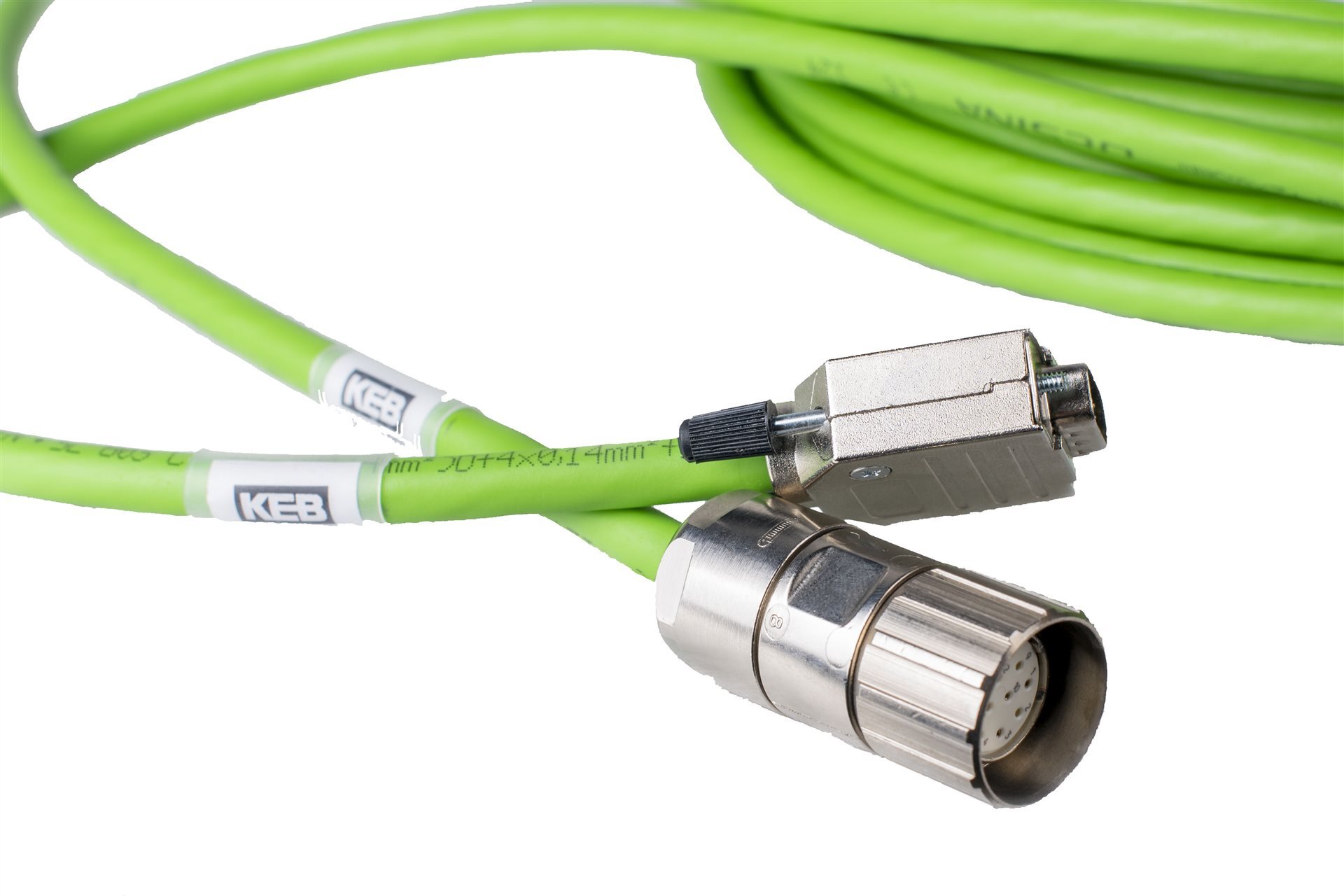

Кабель привод-двигатель (2) (8х2х0.14) (L = 10 м) | 5 |
 |
Кабель силовой 4G4 1125 504R-T (L = 10 м) | 5 |
 |

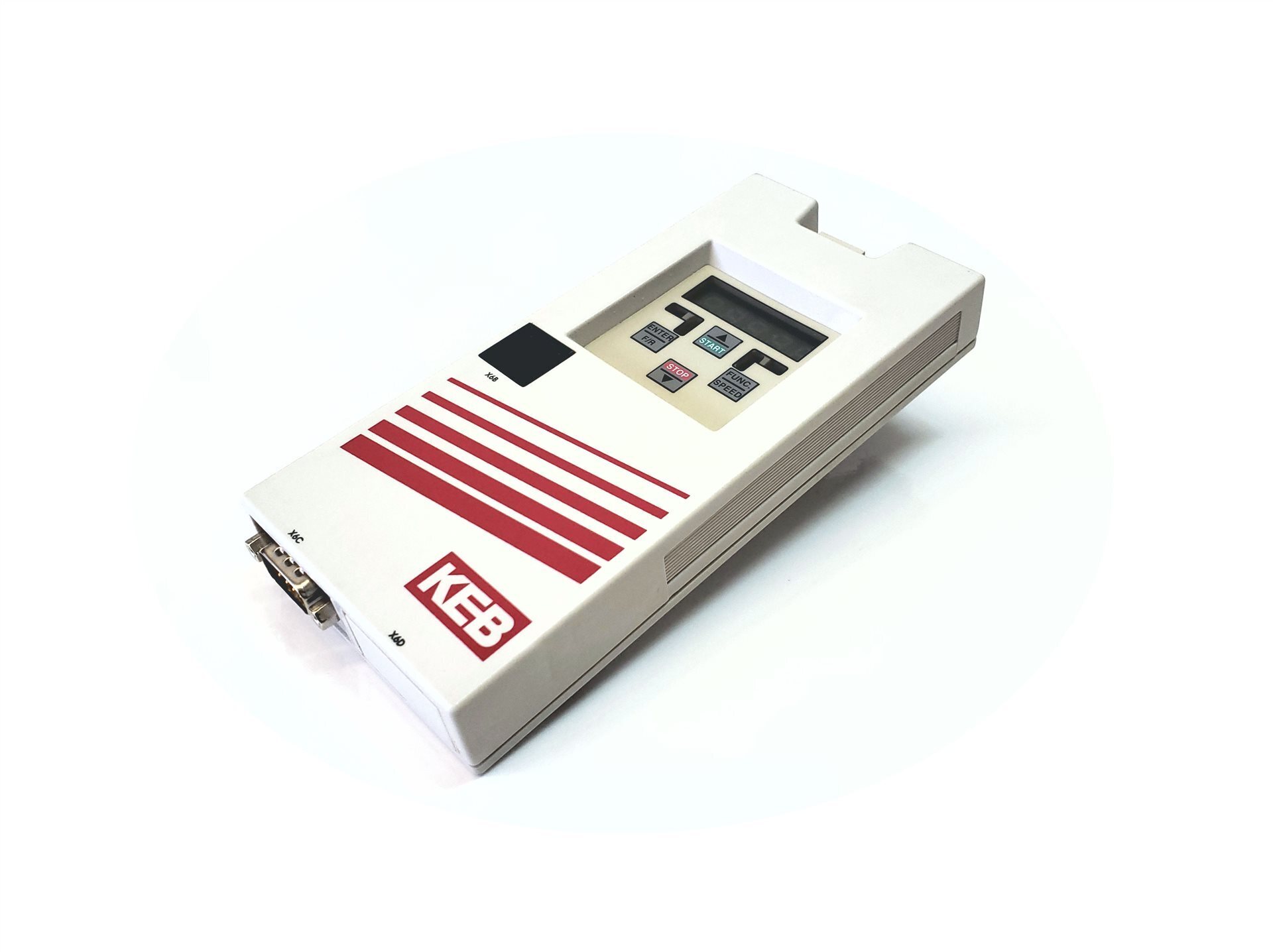

Пульт оператора 00.F5.060-2000 | 1 |
 |

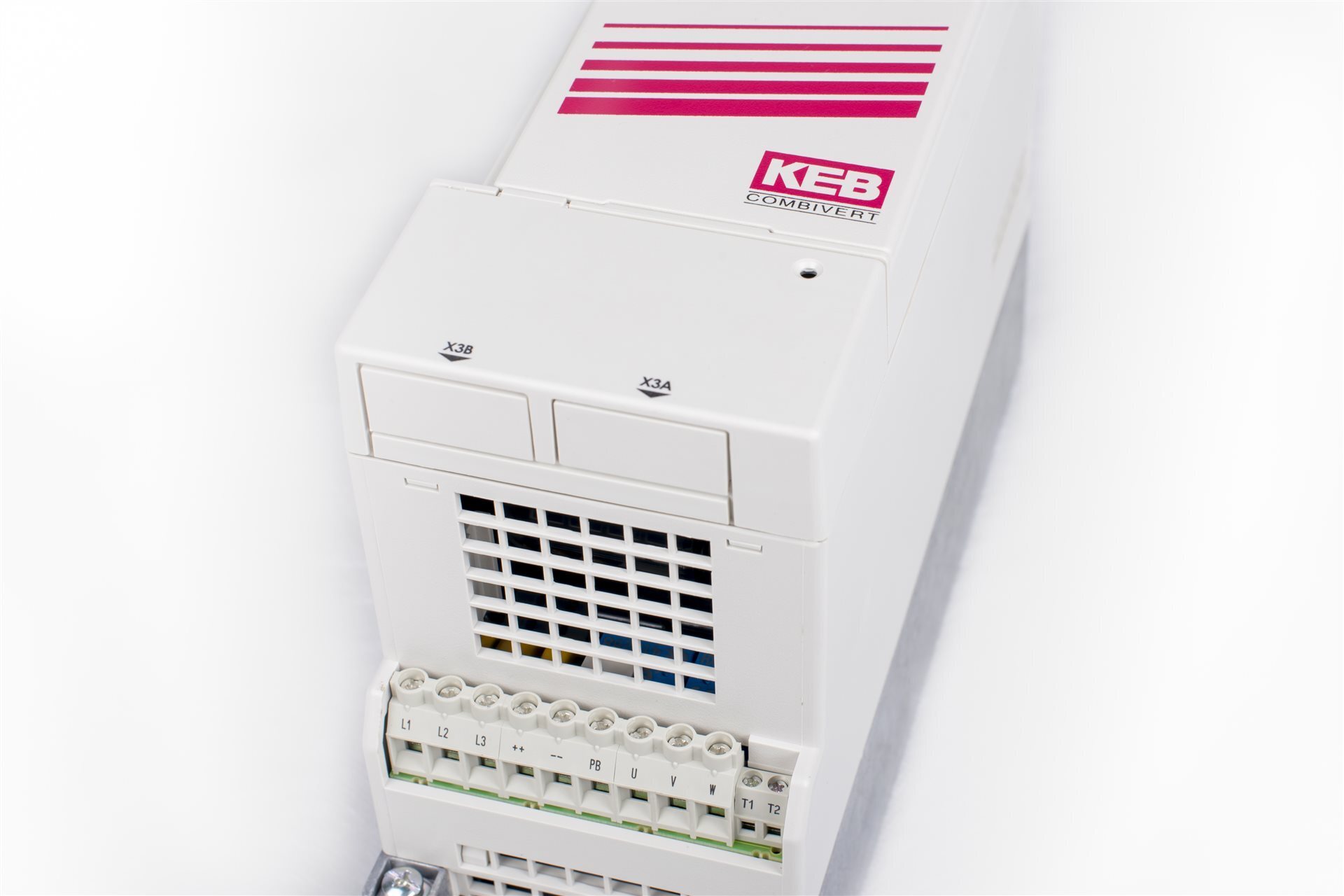

Преобразователь частоты 19.F5.A1H-RUDB | 1 |
 |

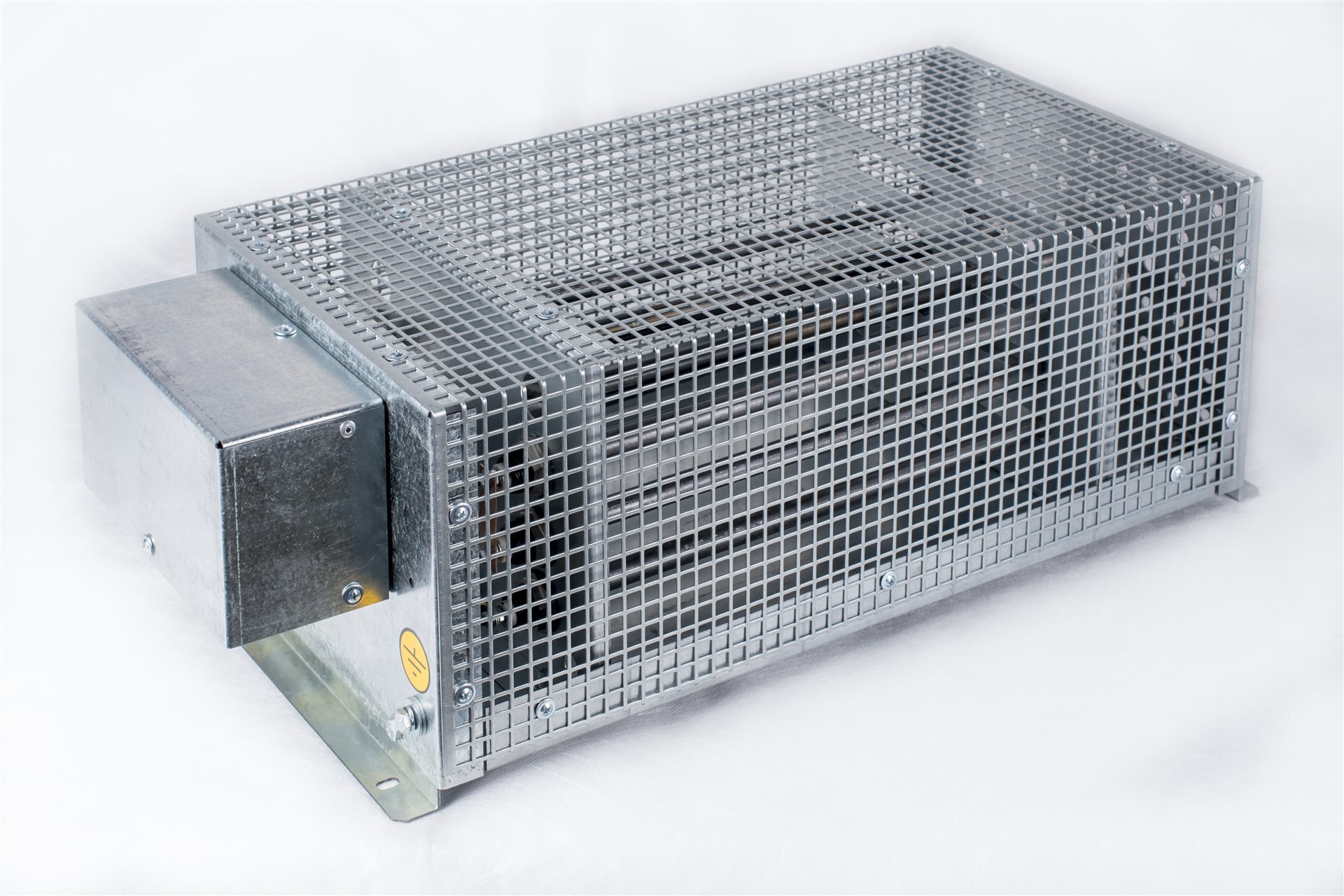

Тормозной резистор 19.BR.226-1404R | 1 |
 |

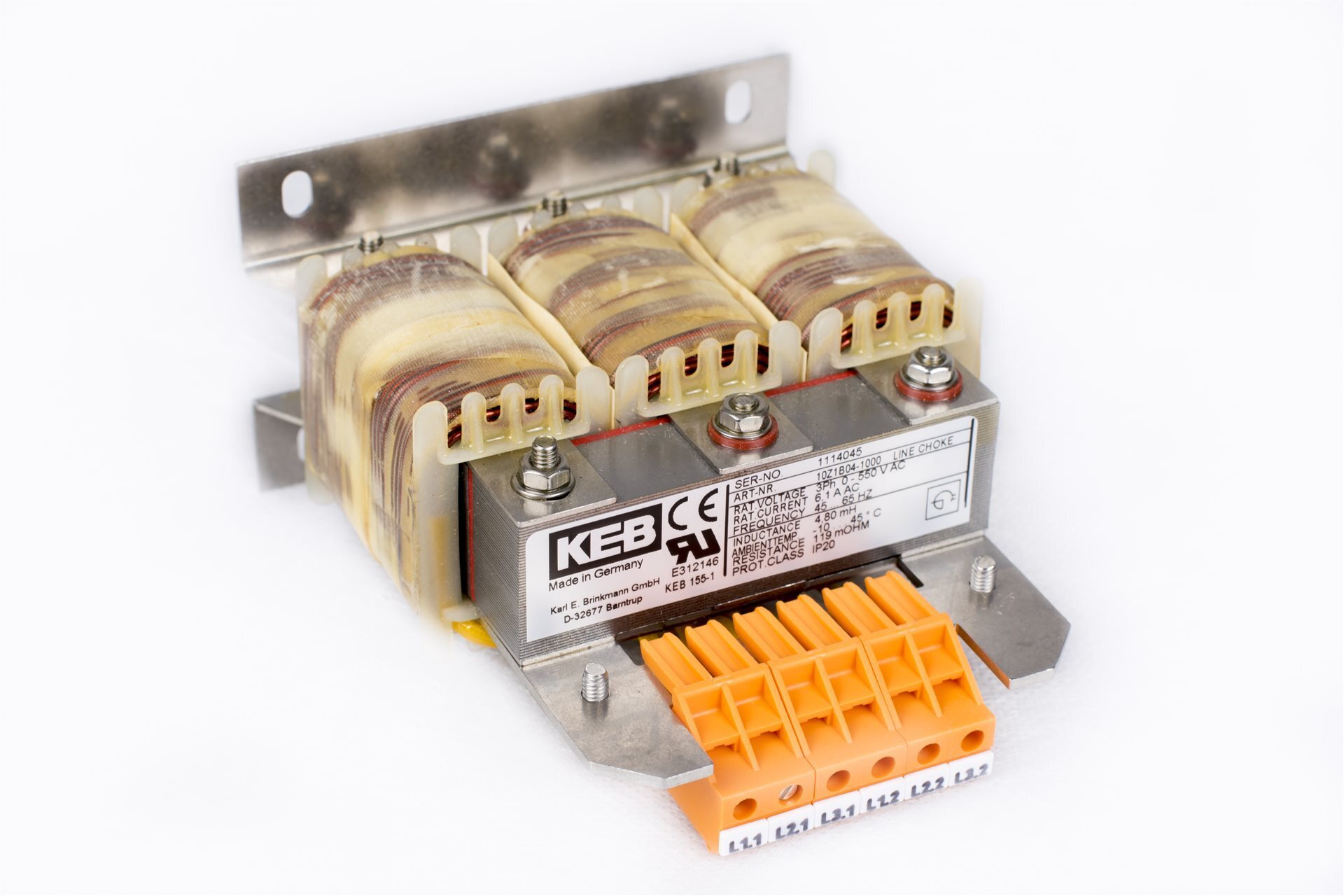

Сетевой дроссель 19.Z1.B04-1000 (опционально) | 1 |
 |
Электродвигатель DH16-1-191-30/37-4-1500 | 1 |
 |
Кабель силовой КС-0-250-1-0-08 (10 метров) | 1 |
 |
Кабель датчика КОС-Т-0-7-08 (10 метров) | 1 |
