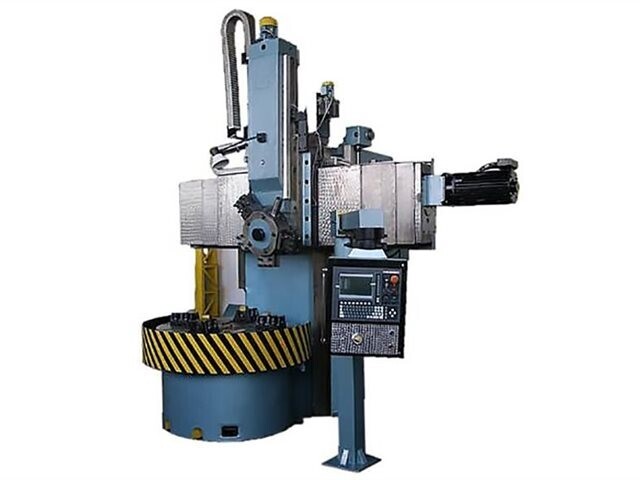

Одностоечный токарно-карусельный станок модели 1516 является универсальным станком и предназначен для обработки разнообразных изделий из чёрных и цветных металлов в условиях мелкосерийного и серийного производства.
Модель 1516 является наиболее распространенной среди токарно-карусельных станков на территории бывшего СССР. Станок позволяет производить токарную обработку деталей диаметром до 1600 мм, высотой до 1 метра и массой до 6300 кг. Станок экспортировался во многие страны мира.
На станке можно производить цилиндрическое и коническое обтачивание и растачивание, протачивание плоскостей - как внутренних, так и наружных, сверление, зенкерование и развертывание центральных отверстий, а также получистовое и чистовое обтачивание плоских торцовых поверхностей.
Технические характеристики:
- Наибольший диаметр обрабатываемой детали, мм 1 600
- Наибольшая высота обрабатываемой детали, мм 1 000
- Диаметр планшайбы, мм 1 400
- Наибольшая масса обрабатываемой детали, кг 6 300
- Частота вращения планшайбы, мин-1 1 - 250
- Количество ступеней частот вращения планшайбы 2
- Регулирование частоты вращения планшайбы бесступенчатое
- Наибольший крутящий момент на планшайбе, кН*м 20
- Мощность электродвигателя главного движения, кВт 55
- Вертикальное перемещение траверсы (поперечены), мм 660
- Скорость перемещения траверсы, м/мин 0,45
- Верхний суппорт
- Ход суппорта по горизонтали, мм 950
- Ход ползуна суппорта по вертикали, мм 700
- Наибольшее допустимое усилие резания, кН 35
- Наибольший угол поворота ползуна, градусов ±45
- Количество позиций револьверной головки 5
- Боковой суппорт с коробкой подач
- Ход суппорта по вертикали, мм 950
- Ход ползуна по горизонтали, мм 630
- Наибольшее усилие резания, кН 25
- Количество позиций резцедержателя 4
- Скорость установочных перемещений суппортов, мм/мин 2 000
- Габаритные размеры станка (Д х Ш х В), мм 3170 x 3030 x 4 100
- Масса станка, кг 20000
КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD
| ФОТО | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
 |
УЧПУ NC-210 /64-48/USB/LAN | 1 |
 |
Модуль релейной коммутации выходов (24) | 1 |
 |
Кабель связи с выходами (2 ст) (L = 8 м) | 1 |
 |
Модуль индикации входов (32) | 1 |
 |
Кабель связи с входами (37) (2 ст) (L = 8 м) | 1 |
 |
Оптоэлектронный энкодер с ручным задатчиком положения WSA (NC-110-75) | 1 |
 |
Кабель для связи со штурвалом (1 ст.) (L = 1 м) |
1 |
|
Кабель связи с ЦАП (1 ст) (L = 8 м) | 1 |
|
Кабель связи с датчиками (ДОС) (1 ст) (L = 10 м) | 3 |
 |
Датчик линейных перемещений L18B-F10-072-M-05-03/PC10 | 1 |
|
Датчик линейных перемещений L18B-F10-102-M-05-03/PC10 | 1 |
 |
Датчик круг. перем. A58B-F (1024-5V-CR/PC10) | 1 |
 |
Муфта SC30 (05/05-22) | 1 |
 |
Разъём РС10 - вилка | 3 |
 |
Электропривод BSD-30-215NYSL2-15 | 1 |
|
Электропривод BSD-30-215NYSL2-15-Z | 1 |
|
Кабель привод-двигатель (2) (8х2х0.14) (L = 10 м) | 2 |
 |
Кабель силовой 4G4 1125 504R-T (L = 10 м) | 2 |
 |
Пульт оператора 00.F5.060-2000 | 1 |
 |
Преобразователь частоты 22.F5.A1R-RUDB | 1 |
 |
Тормозной резистор 22.BR.226-1006R | 1 |
 |
Сетевой дроссель 22.Z1.B04-1000 (опционально) | 1 |
 |
Электродвигатель DH16-4-350-55/75-4-1500 | 1 |
 |
Кабель силовой КС-0-250-1-0-08 (8 метров) | 1 |
 |
Кабель датчика КОС-Т-0-7-08 (8 метров) | 1 |
