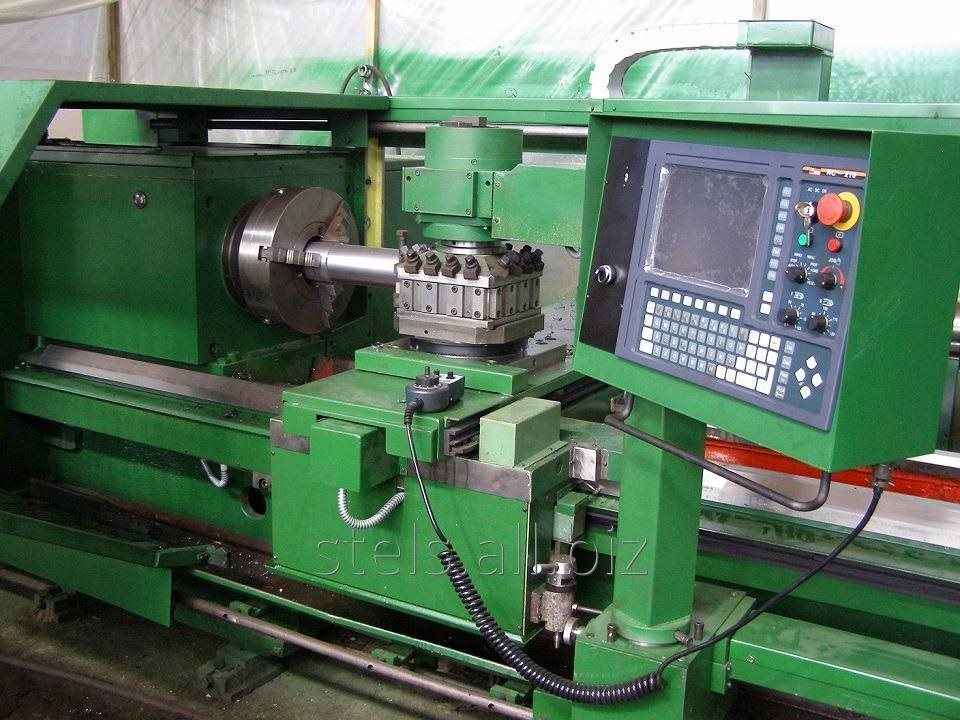

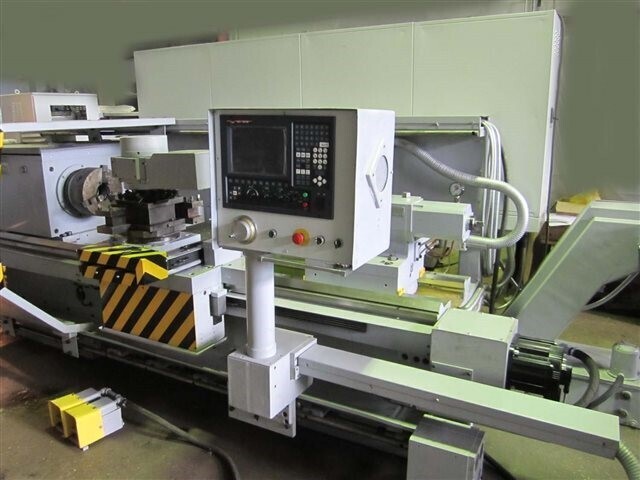

Станок токарный патронно-центровой с ЧПУ модели 16М30Ф3 предназначен для токарной обработки в центрах и патроне деталей с прямолинейным, ступенчатым и криволинейным профилем, а также для нарезания резьбы. Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструментов при обработке как черных, так и цветных металлов. Надежный и производительный станок Рязанского станкостроительного завода находит широкое применение в авиационной, судостроительной, автомобильной и других отраслях промышленности. Станок оснащен револьверной головкой, стойкой под борштангу для растачивания глубоких отверстий, механизированным трехкулачковый патроном. Станок оснащается устройствами ЧПУ и приводами любых производителей по требованию заказчика.
Технические характеристики:
- Наибольший диаметр обработки изделия над станиной 500 мм
- Наибольший диаметр обработки изделия над суппортом 320 мм
- Расстояние между центрами (РМЦ) 1500/3000 мм
- Максимальная масса изделия 3500 кг
- Шпиндельная бабка
- Мощность главного двигателя 30 кВт
- Габаритные размеры и вес:
Длина 5300/6850 мм
Ширина 4255 мм
Высота 2130 мм
Масса-нетто 8000/9000 кг
КОМПЛЕКТАЦИЯ С ПРИВОДОМ BSD
| ФОТО | НАИМЕНОВАНИЕ | КОЛИЧЕСТВО |
 |
УЧПУ NC-201M | 1 |
 |
Модуль релейной коммутации выходов (24) | 1 |
 |
Кабель связи с выходами (2 ст) (L = 10 м) | 1 |
 |
Модуль индикации входов (32) | 1 |
 |
Кабель связи с входами (37) (2 ст) (L = 10 м) | 1 |
 |
Оптоэлектронный энкодер с ручным задатчиком положения WSA (NC-110-75) | 1 |
 |
Кабель для связи со штурвалом (1 ст.) (L = 1 м) |
1 |
|
Кабель связи с датчиками (ДОС) (1 ст) (L = 10 м) | 3 |
 |
Датчик круг. перем. A58B-F (1024-5V-CR/PC10) | 1 |
 |
Муфта SC30 (05/05-22) | 1 |
 |
Разъём РС10 - вилка | 1 |
 |
Электропривод BSD-30-215NYSL2-15 | 2 |
|
Кабель привод-двигатель (2) (8х2х0.14) (L = 10 м) | 2 |
 |
Кабель силовой 4G2,5 1125 504R-T (L = 10 м) | 2 |
 |
Пульт оператора 00.F5.060-2000 | 1 |
 |
Преобразователь частоты 19.F5.A1H-RUDB | 1 |
 |
Тормозной резистор 19.BR.226-1404R | 1 |
 |
Сетевой дроссель 19.Z1.B04-1000 (опционально) | 1 |
 |
Электродвигатель DH16-1-191-30/37-4-1500 | 1 |
