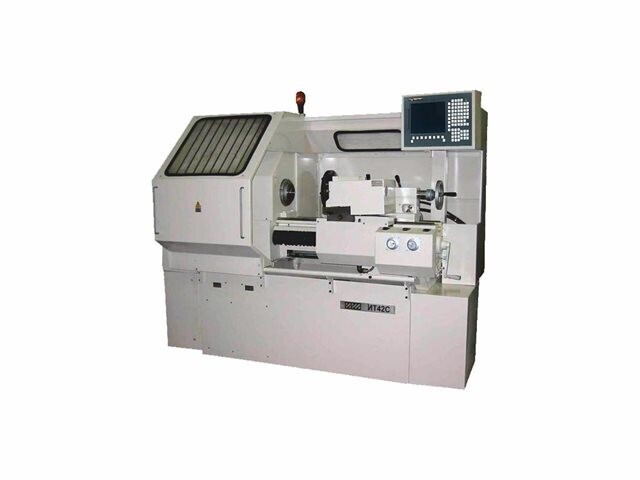

Технические характеристики:

• Класс точности по ГОСТ 8-82 П
• Наибольший диаметр обрабатываемого изделия над станиной, мм 320
• Наибольший диаметр обрабатываемого изделия над суппортом, мм 125
• Наибольшая длина обрабатываемого изделия в центрах, мм 400
• Наибольшая длина обрабатываемого изделия в патроне, мм 125
• Наибольшее сечение резца, устанавливаемого в пазах инструментальной головки, мм 20 х 20
• Количество сменяемого по программе инструмента 8
• Диапазон скоростей шпинделя, переключаемых по программе, об/мин 0..3000
• Диаметр отверстия в шпинделе, мм 32
• Размер внутреннего конуса шпинделя передней бабки по ГОСТ 25557-82 Морзе 5
• Конец шпинделя по ГОСТ 12593-72 4К
• Наибольший крутящий момент на шпинделе, Нм 89,96
• Диаметр стандартного патрона, мм 160
• Наибольшее перемещение продольной каретки суппорта, мм 470
• Наибольшее перемещение поперечной каретки суппорта, мм 173
• Диапазон скоростей продольных подач при работе по одной координате, мм/мин 3..2000
• Диапазон скоростей поперечных подач при работе по одной координате, мм/мин 1,5..1000
• Скорость быстрых (установочных) продольных перемещений суппорта, м/мин 8
• Скорость быстрых (установочных) поперечных перемещений суппорта, м/мин 4
• Предельные значения шагов нарезаемых цилиндрических резьб, мм 0,2..40
• Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) 8
• Наибольшее перемещение пиноли задней бабки, мм 90
• Размер внутреннего конуса в пиноли задней бабки по ГОСТ 25557-82 Морзе 3

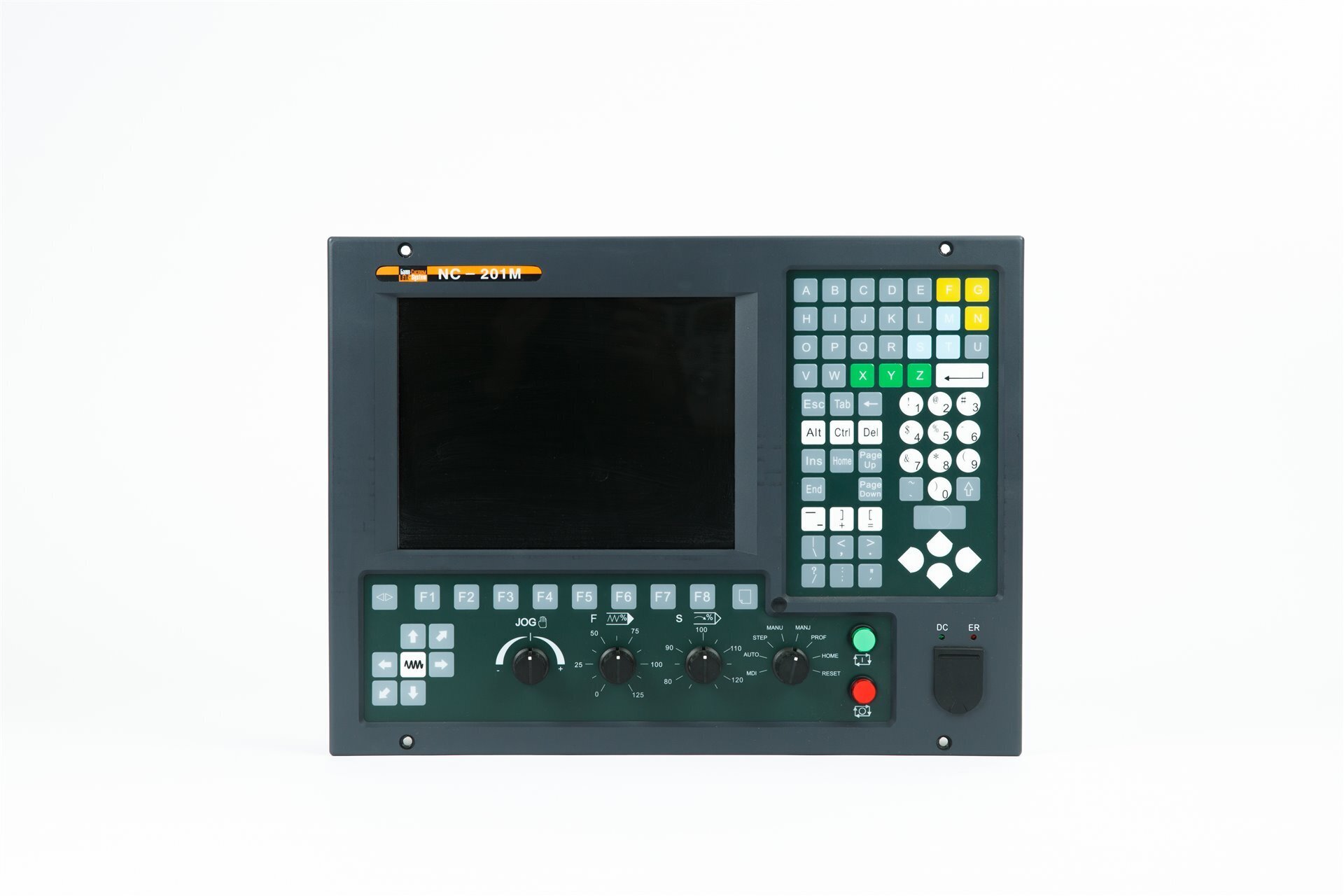

• Обозначение системы ЧПУ Маяк 223МП
• Число координат 2
• Количество одновременно управляемых координат 2
• Дискретность задания перемещения в продольном направлении (дискретность задания по оси Z), мм 0,002
• Дискретность задания перемещения в поперечном направлении (на радиус) (дискретность задания по оси X), мм 0,001
• Тип датчика обратной связи в приводе подач ВЕ-178А
• Тип резьбонарезного датчика ВЕ-178А
• Количество электродвигателей на станке 9

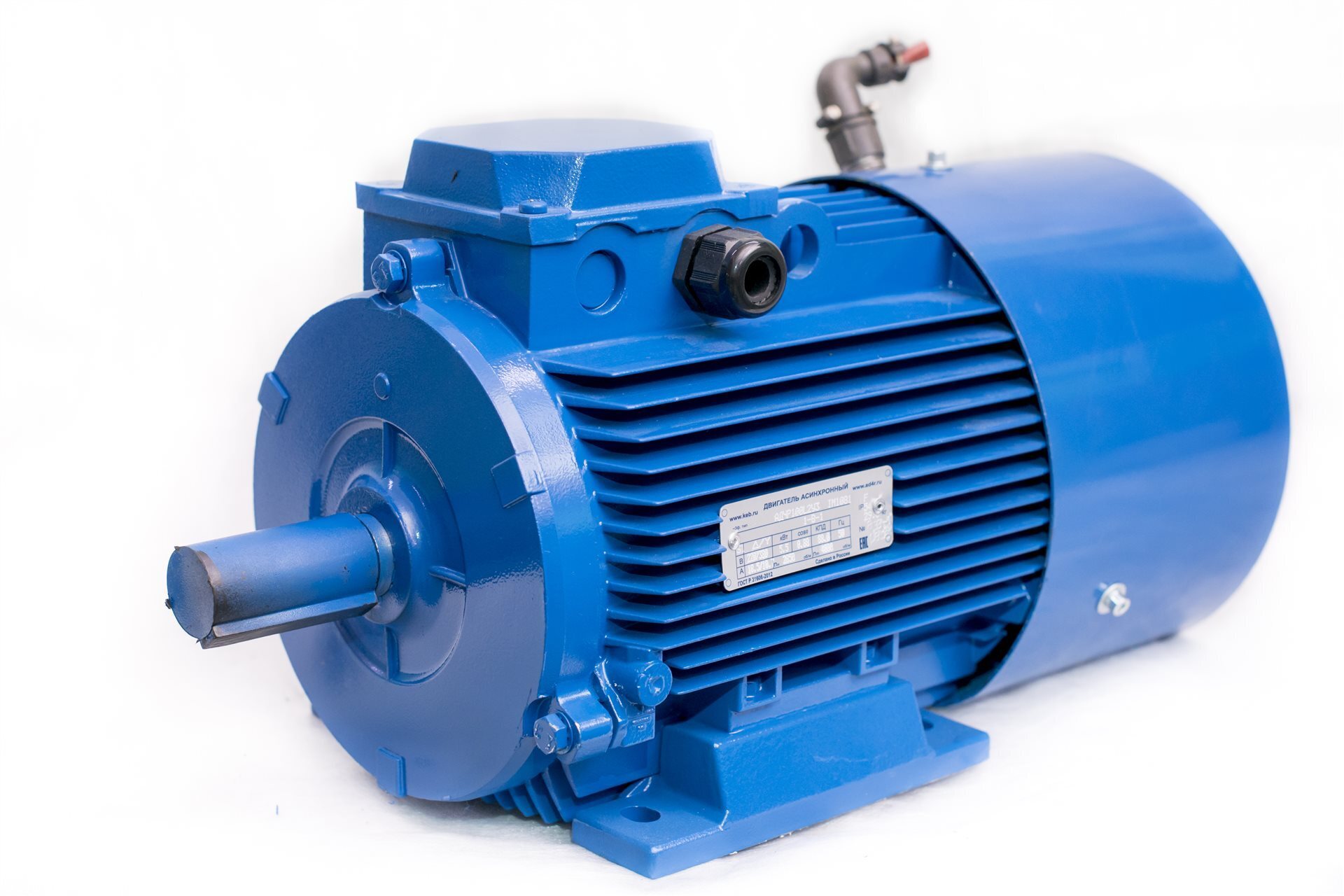

• Электродвигатель привода главного движения, кВт 7,5 (М6)

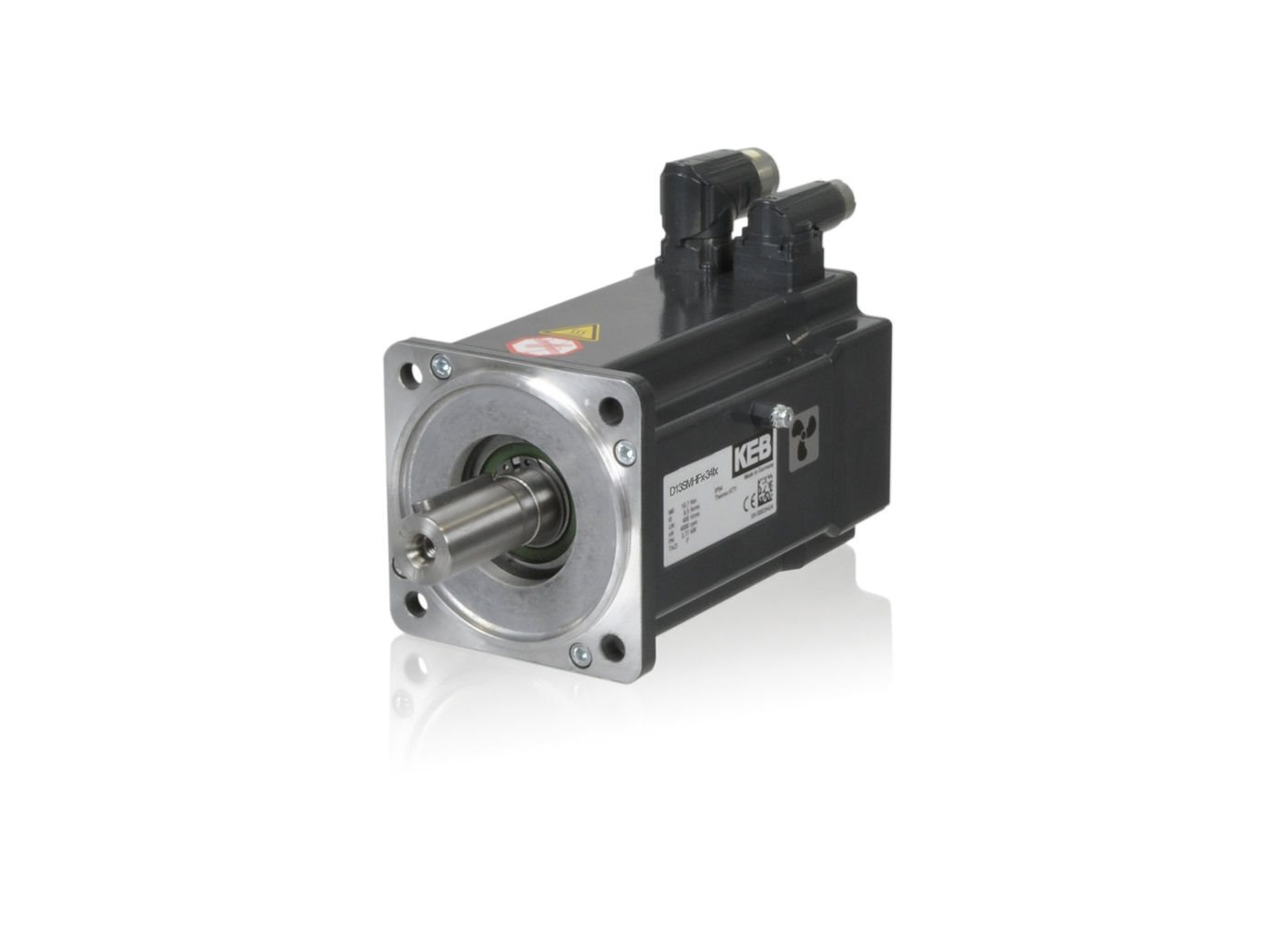

• Электродвигатель привода продольных подач, кВт 0,55 (М8)
• Электродвигатель привода поперечных подач, кВт 0,55 (М7)
• Электродвигатель револьверной головки, кВт 0,12 (М5)
• Электродвигатель привода пиноли задней бабки, кВт 0,25 (М4)
• Электродвигатель станции смазки шпинделя, кВт 0,09 (М1)
• Электродвигатель станции смазки узлов станка, кВт 0,55 (М9)
• Электродвигатель обдува привода главного движения, кВт 0,09 (М2)
• Электродвигатель насоса охлаждения, кВт 0,18 (М3)
• Габариты и масса станка 2950 х 1800 х 1900
• Масса станка с ЧПУ, кг 2160
