Модель A102H
Модель A102H
Модель A102H

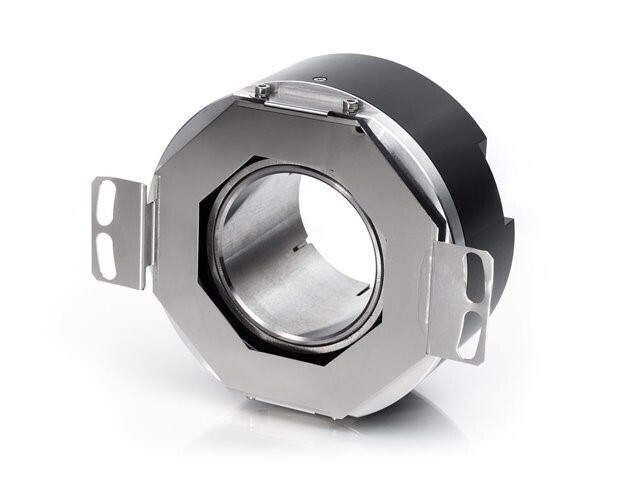

Фотоэлектрический поворотный энкодер A102H содержит 5 000 штрихов на диске в стандартной версии, но по запросу возможны другие модификации. Этот датчик с широким диаметром имеет самый большой вал, доступный в нашем ассортименте вращающихся энкодеров.
МЕХАНИЧЕСКИЕ ДАННЫЕ:
- Количество выходных импульсов на оборот 5.000 - 500.000 ppr
- Номер строки на диске (z) +5,000
- Максимальная скорость вала 8000 об / мин
- Допустимое движение вала - осевой: ± 1,00 мм - радиальный: 0,02 мм
- Точность (линии T1-периода на диске в дуге с) ± 0,05T1. сек
- Пусковой момент при 20 ° C ≤ 0,01 Нм
- Момент инерции ротора <20x10 -4 кгм 2
- Защита (корпус) (IEC 529) IP64
- Защита (сторона вала) (IEC 529) IP64
- Максимальный вес без кабеля 0,8 кг
- Рабочая Температура -20 ... + 70 ° С
- Температура хранения -30 ... + 85 ° C
- Максимальная влажность (без конденсации) 98%
- Допустимая вибрация (от 55 до 2000 Гц) ≤ 100 м / с²
- Допустимый удар (11 мс) ≤ 300 м / с²
