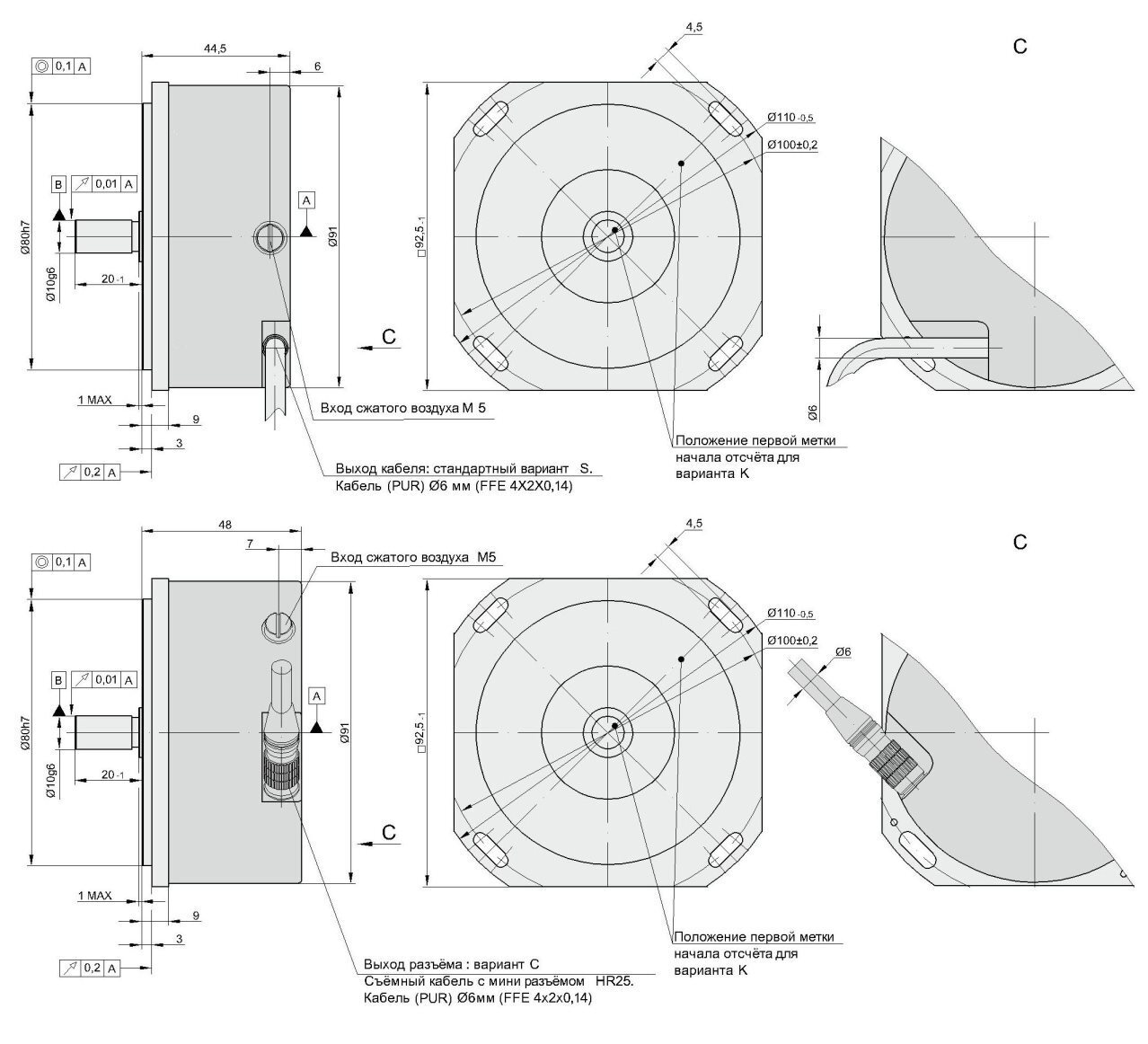

Модель A110

Модель A110
Фотоэлектрический угловой датчик A110 является аналогичным высокопроизводительным энкодером для A90H, но с сплошным валом. Он способен вырабатывать до 1 800 000 выходных импульсов за оборот и может иметь модификацию с помощью метки с дистанционным кодированием.

МЕХАНИЧЕСКИЕ ДАННЫЕ:

  • Количество выходных импульсов на оборот 18000-1800000 ppr
  • Номер строки на диске (z) 18000
  • Опорный сигнал:
    - стандарт: 1 на оборот вала
    - дистанционное кодирование: 36 на оборот вала
  • Максимальная скорость вала 5000 об / мин
  • Максимальная нагрузка на вал:
    - осевой: 10 N
    - радиальный: 10 N
  • Точность ± 7,5 дуги. сек; ± 5,0 дуги. сек
  • Пусковой момент при 20 ° C ≤ 0,01 Нм
  • Момент инерции ротора <20x10 -6 кгм 2
  • Защита (IEC 529) IP64
  • Максимальный вес без кабеля 0,7 кг
  • Рабочая Температура 0 ... 50 ° С
  • Температура хранения -30 ... 80 ° С
  • Максимальная влажность (без конденсации) 98%
  • Допустимая вибрация (от 55 до 2000 Гц) ≤ 100 м / с²
  • Допустимый удар (11 мс) ≤ 300 м / с²
