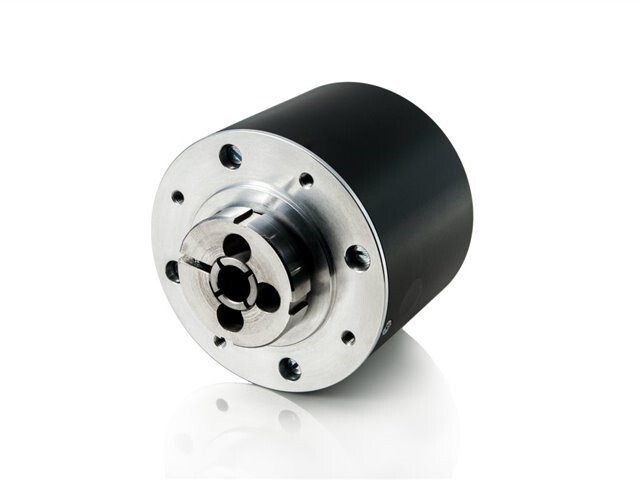

Модель A58HE

Модель A58HE
Фотоэлектрический поворотный датчик A58HE может производить до 108 000 выходных импульсов за оборот и имеет разные параметры сигнала: 111 µApp, 1Vpp, TTL или HTL

МЕХАНИЧЕСКИЕ ДАННЫЕ:

  • Количество выходных импульсов на оборот 100-108000 ppr
  • Номер строки на диске (z) 100; 250; 500; 600; 800; 1000; 1024; 1125; 1250; 1500; 2000; 2500; 3000; 3600; 4000; 5000; 9000; 10800
  • Максимальная скорость вала 10000 об / мин
  • Допустимое движение вала - осевое: ± 0,03 мм - радиальное: 0,05 мм
  • Точность (линии T1-периода на диске в дуге с) ± 0,1T1. секунда для z ≤ 5000: ± 0,05T1 дуги. секундная опция для z ≥ 5000: ± 12,0 дуги. сек
  • Пусковой момент при 20 ° C ≤ 0,025 Нм
  • Момент инерции ротора <1,5x10 -4 кгм 2
  • Защита (корпус) (IEC 529) IP64
  • Защита (сторона вала) (IEC 529) IP64
  • Максимальный вес без кабеля 0,35 кг
  • Рабочая Температура 0 ... 70 ° С
  • Температура хранения -30 ... 80 ° С
  • Максимальная влажность (без конденсации) 98%
  • Допустимая вибрация (от 55 до 2000 Гц) ≤ 100 м / с²
  • Допустимый удар (11 мс) ≤ 300 м / с²
