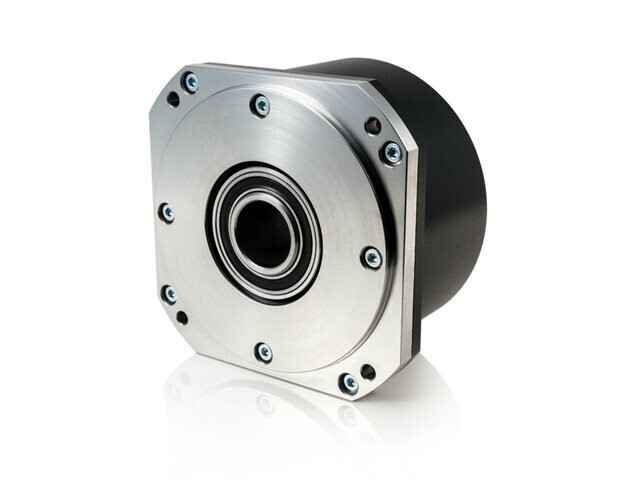

Модель A90H

Модель A90H
Фотоэлектрический угловой энкодер A90H - это инкрементный энкодер высокого уровня, который производит до 1.800.000 выходных импульсов за оборот. Он имеет полый вал, встроенную муфту статора и точность до ± 5 дуги. сек. и поставляется в двух разных типах монтажа: муфта через вал или центральный винт.

МЕХАНИЧЕСКИЕ ДАННЫЕ:

  • Количество выходных импульсов на оборот 18000-1800000 ppr
  • Номер строки на диске (z) 18000
  • Опорный сигнал:
    - стандарт: 1 на оборот вала
    - дистанционное кодирование: 36 на оборот вала
  • Допустимый мех. скорость ≤ 3000 об / мин
  • Максимум. рабочая скорость От 600 до 1000 об / мин
  • Точность оценок ± 5,0 дуги. сек
  • Допустимое биение вала:
    - осевой: 0,02 мм
    - радиальный: ± 0,02 мм
  • Пусковой момент при 20 ° C ≤ 0,08 Нм
  • Момент инерции ротора <0,6 × 10 -4 кгм 2
  • Защита (IEC 529) IP64
  • Максимальный вес без кабеля 1,2 кг
  • Рабочая Температура 0 ... + 70 ° С
  • Температура хранения -30 ... + 85 ° C
  • Максимальная влажность (без конденсации) 98%
  • Допустимая вибрация (от 55 до 2000 Гц) ≤ 100 м / с²
  • Допустимый удар (11 мс) ≤ 300 м / с²
