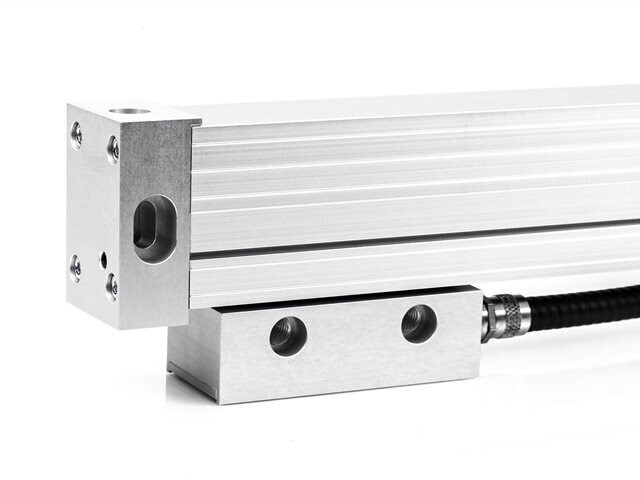

Модель L35T

Модель L35T
Фотоэлектрический линейный энкодер L35T очень похож на кодировщик серии L35, но имеет разные параметры монтажа. Он также может иметь длину до 3.240 мм и более устойчив к вибрации, чем серия L18.

МЕХАНИЧЕСКИЕ ДАННЫЕ:

  • 170; 220; 270; 320; 370; 420; 470; 520; 620; 720; 820; 920; 1020; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040; 2140; 2240; 2340; 2440; 2540; 2640; 2740; 2840; 2940; 3040; 3140; 3240 (другие промежуточные длины по запросу)
  • Точность оценок до любого метра в пределах ML (при 20 ° C):
    - для ML от 170 до 2040 мм: ± 5; ± 3; ± 2 мкм
    - для ML 2040 до 3240: ± 10 мкм
  • Период решетки: 20 мкм; 40 мкм
  • Опорные метки (RI):
    - стандарт для ML ≤ 1020 мм: 35 мм с обоих концов ML
    - стандарт для ML> 1140 мм: 45 мм с обоих концов ML
    - опционально: один RI в любом месте или два или более RI, разделенных расстояниями nx 50 мм
    - с дистанционным кодированием: см. чертеж
    - выбор магнитами: стандартный - один магнит (RI) в середине ML
  • Максимум. скорость перемещения:
    - при коэффициенте интерполяции 1,2,5,10: 1 м / с (коротко 2 м / с)
    - при коэффициенте интерполяции 25: 0,5 м / с
    - при коэффициенте интерполяции 50: 0,4 м / с
  • Необходимая движущая сила с уплотнительными губками <5 N
  • Защита (IEC 529):
    - без сжатого воздуха: IP54

    - со сжатым воздухом (опционально): IP64

  • Вес 0,4 кг 2,8 кг/м
  • Рабочая Температура 0 ... 50 °С
  • Температура хранения -20 ... 70 °С
  • Допустимая вибрация (от 40 до 2000 Гц) ≤ 150 м/с²
  • Допустимый удар (11 мс) ≤ 300 м/с²
