Модель MT
Модель MT

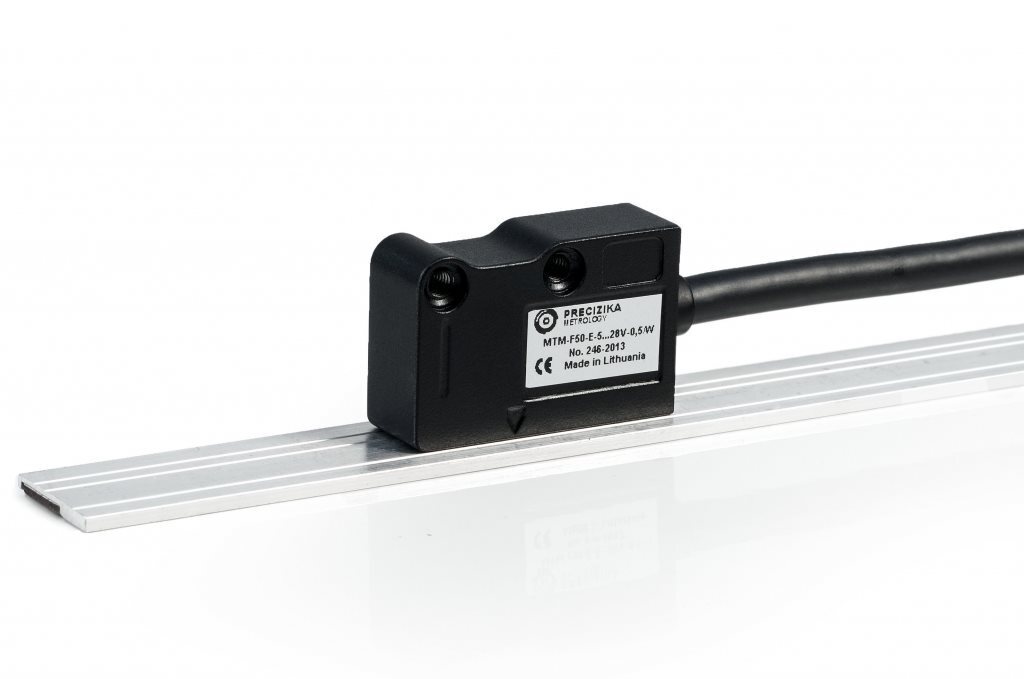

Магнитный линейный датчик MT имеет длину измерения до 50 000 мм и точность до ± 25 мкм. Другие параметры различаются в зависимости от требуемых модификаций.
Версия | MT-F | MT-AV |
Максимум. скорость перемещения | - | 12 м / с |
Длина измерения (ML) | (максимум 20 м с MP500) | (максимум 20 м с MP500) |
Стабильность | ± 1 приращение | ± 1 приращение |
Максимум. измерительная частота | 300 кГц | - |
Источник питания | (5 ... 28) DC ± 5% V | (5 ... 28) DC ± 5% V |
Потребление тока без нагрузки | Максимум 60 мА | Максимум 90 мА |
Потребление тока с нагрузкой | Макс. 140 мА (с 5 В и R = 120 Ом); Макс. 115 мА (с 12 В и R = 1,2 кОм); Макс. 90 мА (с 28 В и R = 1,2 кОм) | Макс. 110 мА (для 5 В и R = 120 Ом) |
Фазовый сдвиг между сигналами | 90 ° ± 5 ° | 90 ° ± 5 ° |
Protecion (IEC 529) | IP67 | IP67 |
Рабочая Температура | 0 ... 50 ° С | 0 ... 50 ° С |
Температура хранения | 20 ... 80 ° С | 20 ... 80 ° С |
Допустимая влажность | 100% без конденсации | 100% без конденсации |
Допустимая вибрация (55 ... 2000 Гц) | 300 м / с 2 | 300 м / с 2 |
Допустимый удар (11 мс) | 1000 м / с 2 | 1000 м / с 2 |
Форма выходного сигнала | Квадратные импульсы TTL | Синусоидальная волна |
Выходные сигналы | 6 - два основных один нулевой сигнал и их дополнительный | Два основных один ноль (прямоугольный импульс) |
Схема вывода | Линейный драйвер (push-pull дополнительно) | Линейный драйвер; тяни-Толкай |

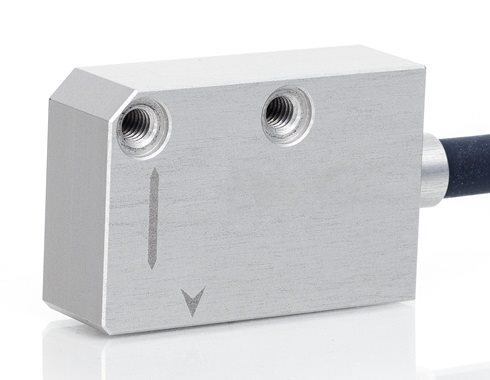

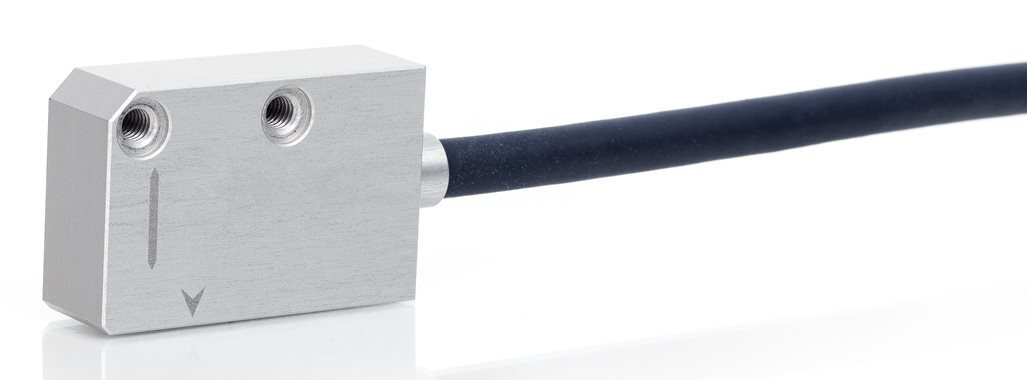

Масса считывающей головки | 40 г | 40 г |
Стандартная длина кабеля | 2 м | 2 м |
Максимум. длина кабеля | 10,0 м | 10,0 м |
Максимум. длина кабеля датчика (2 м головки адаптер) | 100,0 м | 100,0 м |
Электрическая защита | от инверсии полярности источника питания; от короткого замыкания на выходном порту | от инверсии полярности источника питания; от короткого замыкания на выходном порту |
