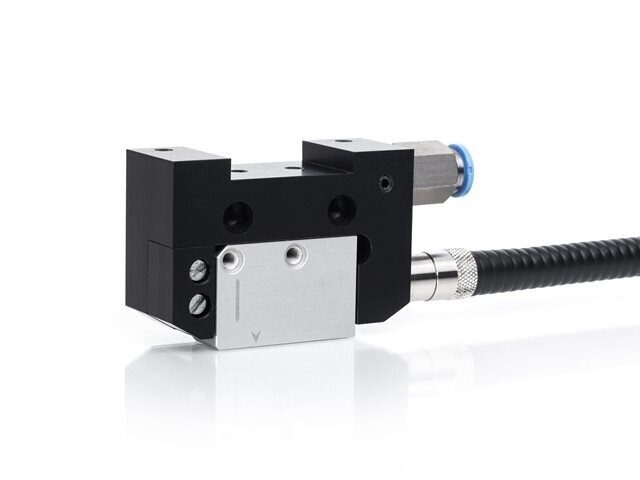

Модель PCMT
Модель PCMT
Модель PCMT
Энкодер используется для преобразования линейных перемещений основных компонентов машины в электрические сигналы, содержащие информацию о величине и направлении смещения. Энкодер предназначен для использования в особо тяжелых условиях. Защищен от продуктов технологических процессов и механических воздействий. Энкодер состоит из металлической магнитной ленты MP, считывающей головки и профильной шины PS с защитной лентой. Длина магнитной полосы может составлять до 50м (MP500 до 20м).
| Версия | PCMT-F | PCMT-AV |
| Длина измерения (ML) | (максимум 20 м с MP500) | (максимум 20 м с MP500) |
| Стабильность | ± 1 приращение | ± 1 приращение |
| Максимум. измерительная частота | 300 кГц | - |
| Источник питания | (5 ... 28) DC ± 5% V | (5 ... 28) DC ± 5% V |
| Потребление тока без нагрузки | Максимум 60 мА | Максимум 90 мА |
| Потребление тока с нагрузкой | Макс. 140 мА (с 5 В и R = 120 Ом); Макс. 115 мА (с 12 В и R = 1,2 кОм); Макс. 90 мА (с 28 В и R = 1,2 кОм) | Макс. 110 мА (для 5 В и R = 120 Ом) |
| Фазовый сдвиг между сигналами | 90 ° ± 5 ° | 90 ° ± 5 ° |
| Protecion (IEC 529) | IP67 | IP67 |
| Рабочая Температура | 0 ... 50 ° С | 0 ... 50 ° С |
| Температура хранения | 20 ... 80 ° С | 20 ... 80 ° С |
| Допустимая влажность | 100% без конденсации | 100% без конденсации |
| Допустимая вибрация (55 ... 2000 Гц) | 300 м / с 2 | 100 м / с 2 |
| Допустимый удар (11 мс) | 1000 м / с 2 | 1000 м / с 2 |
| Форма выходного сигнала | Прямоугольные импульсы TTL | Синусоидальная волна |
| Выходные сигналы | 6 - два основных один нулевой сигнал и их дополнительный | Два основных один ноль (прямоугольный импульс) |
| Схема вывода | Линейный драйвер; двухтактный (опционально) | Линейный драйвер; двухтактный (опционально) |
| Масса считывающей головки | 150 г | 150 г |
| Стандартная длина кабеля | 2 м | 2 м |
| Максимум. длина кабеля | 10,0 м | 10,0 м |
| Максимум. длина кабеля датчика (2 м головки адаптер) | 100,0 м | 100,0 м |
| Электрическая защита | от инверсии полярности источника питания; от короткого замыкания на выходном порту | от инверсии полярности источника питания; от короткого замыкания на выходном порту |
