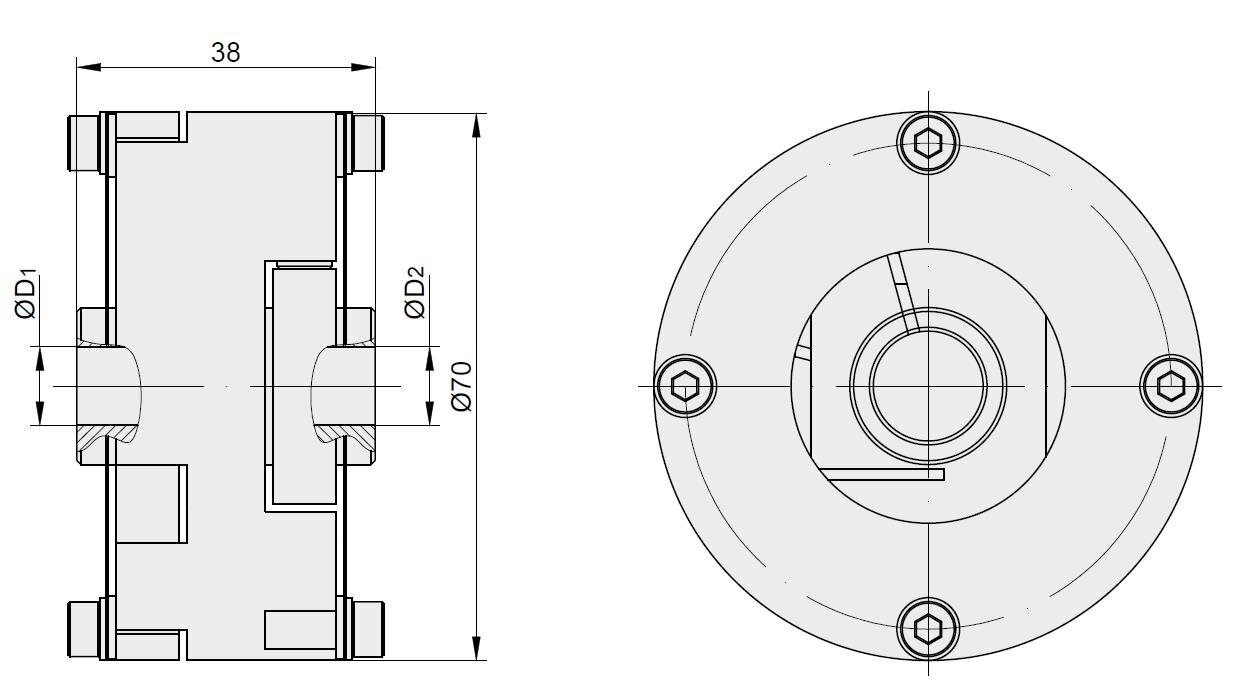

Соединительная муфта SC70
Соединительная муфта SC70
Соединительная муфта SC70
Соединительная муфта SC70 - это устройство, которое соединяет два вала с целью передачи движения. Сцепление компенсирует геометрические смещения и осевое перемещение связанных валов, позволяет датчику работать с определенной точностью и предотвращает чрезмерную нагрузку на подшипник. Допустимые несоосности вала должны поддерживаться в пределах допустимых пределов.
МЕХАНИЧЕСКИЕ ДАННЫЕ:
- Кинематическая точность (с параллельным смещением ≤ 0,05 мм и угловым смещением ≤ 0,09 °) ± 2 дуги. сек.
- Торсионная жесткость 4000 Нм / рад
- Допустимый момент 0,5 Нм
- Момент инерции 2x10 -4 кгм 2
- Допустимое радиальное смещение ≤ 0,3 мм
- Допустимая угловая погрешность ≤ 0,5 °
- Допустимое осевое смещение ≤ 0,2 мм
- Допустимая скорость вращения вала 3000 об/мин
- Вес 0,22 кг
