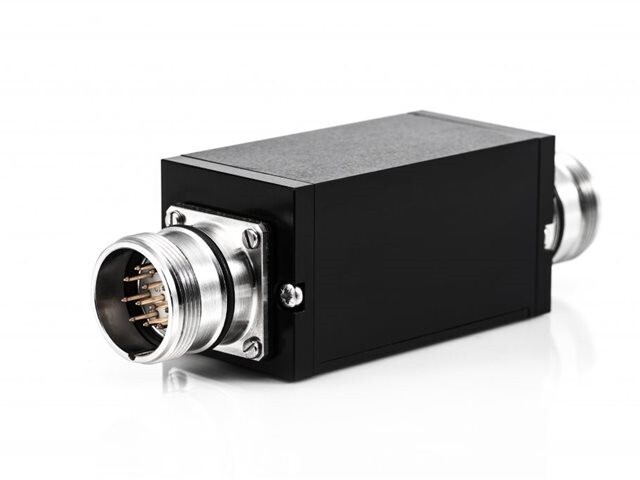

Интерполятор NK

Интерполятор NK

Интерполятор NK

Электроника интерполяции и оцифровки интерполирует до 10 раз и преобразует синусоидальные сигналы сканирования от фотоэлектрических энкодеров в прямоугольные импульсы с уровнями TTL.
Возможные коэффициенты интерполяции: 1, 2, 3, 4, 5, 8, 10.

Электрическое подключение энкодера:

  • Входные сигналы (А) Инкрементальные сигналы: 7-16 мкм.
  • Опорный сигнал: 2-8 мкм.
  • Входные сигналы (AV) Инкрементальные сигналы: 0,6 - 1,2 В
  • Опорный сигнал: 0,2 - 0,8 В
  • Выходные сигналы TTL (RS422) совместимый
  • Рабочее напряжение 5 В
  • Максимум. входная частота 50 кГц
  • Возможный входной разъем / кабель C9, D9, D15, ONC, RS10, кабель, бронированный кабель
  • Возможный выходной разъем / кабель C12, D9, D15, ONC, RS10, кабель, бронированный кабель
  • Интерполяция сигнала - NK-1 1-кратный:
    NK-2 2-кратный
    NK-3 3-кратный
    NK-4 4-кратный
    NK-5 5-кратный
    NK-8 8-кратный
    NK-10 10-кратный
