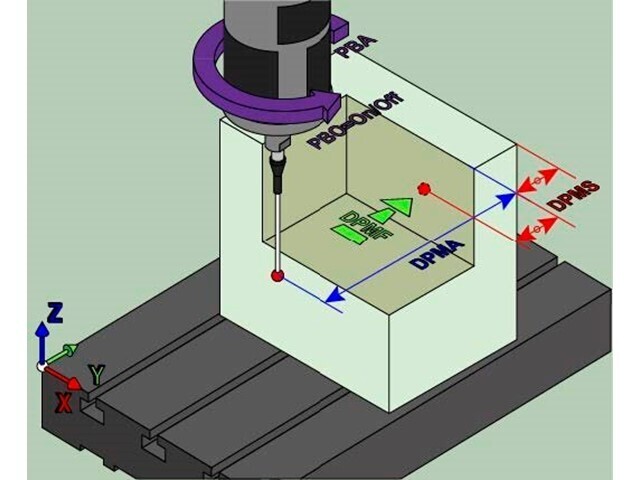

Измерительные циклы для токарных , фрезерных станков и обрабатывающих центров, работающие с измерительными датчиками Hexagon, Heidenhain, Renishaw и др.Обеспечивают точность измерений, сокращают время, исключают ошибки, повышают автоматизацию промышленного производства. УЧПУ отрабатывает цикл измерительного щупа, 3D-щуп перемещается параллельно оси к обрабатываемой детали (также при активном развороте плоскости обработки и при наклоненной плоскости обработки). Изготовитель станка задает подачу измерения в общем параметре цикла F. Когда измерительный стержень касается заготовки, измерительный 3D-щуп передает сигнал в ЧПУ: координаты измеренного положения сохраняются в E-параметр, 3D-щуп останавливается и возвращается на ускоренной подаче в начальное положение операции измерения. Если в пределах заданного пути измерительный стержень не отклоняется, то ЧПУ выдает соответствующее сообщение об ошибке (“Измерение не произведено”).

Автоматическое определение точек привязки:

  • ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ ПАЗА
  • ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ РЕБРА
  • ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ ПРЯМОУГОЛЬНОГО КАРМАНА
  • ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ ПРЯМОУГОЛЬНОГО ОСТРОВА
  • ТОЧКА ПРИЯЗКИ В ЦЕНТРЕ КРУГЛОГО КАРМАНА
  • ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ КРУГЛОГО ОСТРОВА
  • ТОЧКА ПРИВЯЗКИ ПО ВНЕШНЕМУ УГЛУ
  • ТОЧКА ПРИВЯЗКИ ВО ВНУТРЕННЕМ УГЛУ
  • ТОЧКА ПРИВЯЗКИ В Центре образующей окружности
  • ТОЧКА ПРИВЯЗКИ по оси щупа
  • ТОЧКА ПРИВЯЗКИ в центре 4 отверстий
  • ПРИВЯЗКА ПО ОТДЕЛЬНОЙ ОСИ

Автоматический контроль детали:

  • ИЗМЕРЕНИЕ УГЛА
  • ИЗМЕРЕНИЕ ОТВЕРСТИЯ
  • ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА
  • ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА
  • ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА
  • ИЗМЕРЕНИЕ ШИРИНЫ ПАЗА
  • ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА
  • ИЗМЕРЕНИЕ Координаты
  • ИЗМЕРЕНИЕ внешнего произвольного угла
  • ИЗМЕРЕНИЕ внутреннего произвольного угла
  • ИЗМЕРЕНИЕ центр образующей окружности
  • ИЗМЕРЕНИЕ плоскости
