ВЫНОСНОЙ СТАНОЧНЫЙ ПУЛЬТ NC110-78I

ВЫНОСНОЙ СТАНОЧНЫЙ ПУЛЬТ NC110-78I

ВЫНОСНОЙ СТАНОЧНЫЙ ПУЛЬТ NC110-78I

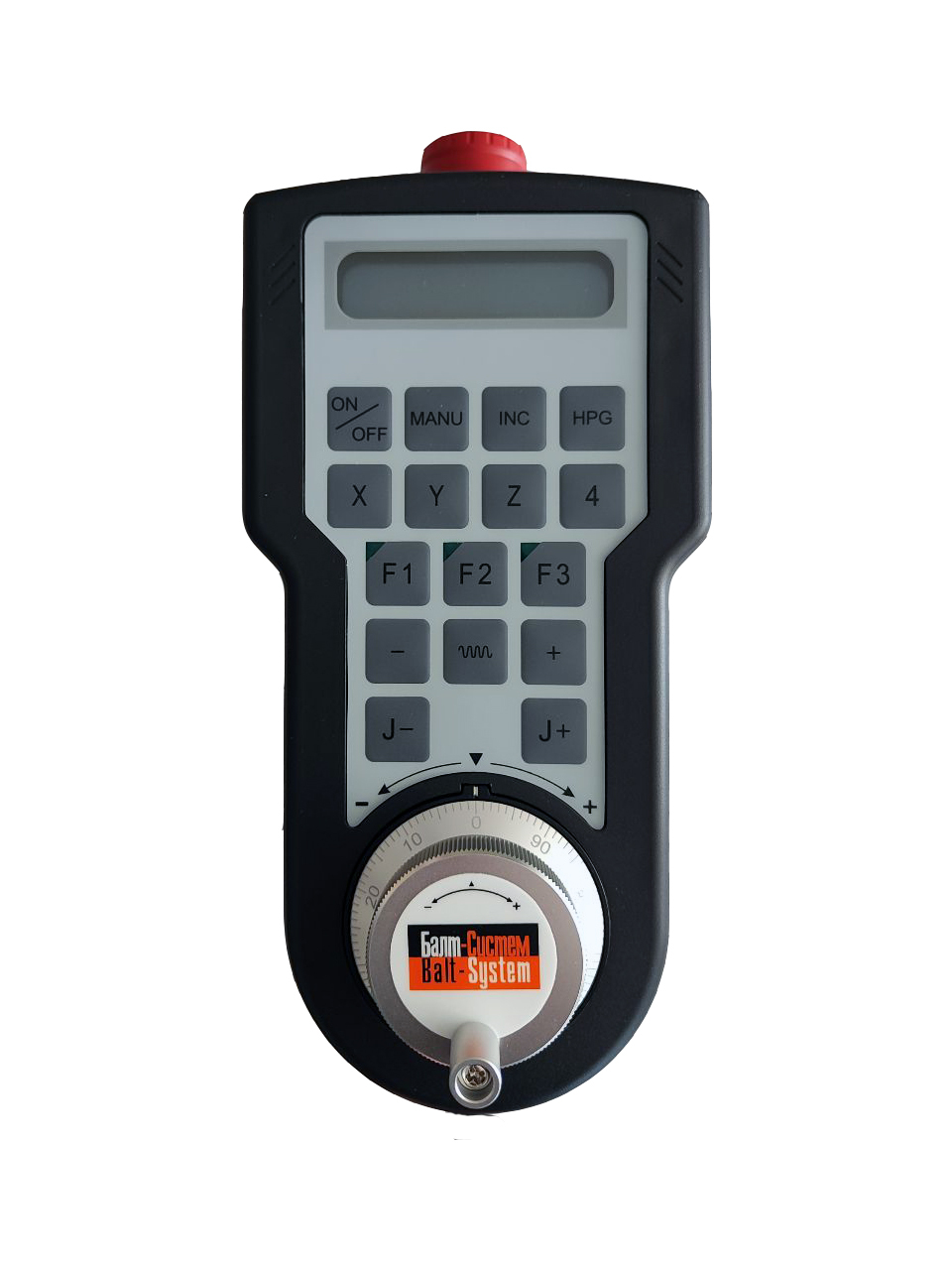

Пульт станочный выносной HHPS-I NC110-78I предназначен для регулирования позиции инструмента, управления движением осей и автоматического управления станком. ВСП является программируемым устройством. Работой ВСП NC110-78I управляет УЧПУ типа NC. Для обеспечения совместной работы ВСП NC110-78I с УЧПУ разрабатывается программа логики (ПЛ).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Каналы связи с УЧПУ - полнодуплексный канал RS485 (4 провода); канал штурвала
  • Программируемая клавиатура:
    клавиши без подсветки - 13 шт.
    клавиши с подсветкой - 3 шт.
  • Дисплей - LCD: 2 строки х 18 знаков
  • Электронный штурвал - ZBG-7-003-100: дифференциальные сигналы, питание 5В/120мА
  • Кнопка аварийного останова - 2 группы контактов с фиксацией:
    1НЗК, 1НРК; макс. 30В/2А
  • Питание - 5В (от УЧПУ по каналу штурвала)
  • Преобразователь сигналов - RS232-RS485 (4 провода)
  • Габаритные размеры: - 237х89х110 мм
  • Длина пружинного кабеля - от 1,6 до 4,0 м, не более
  • Вес:
    пульт (с кабелем) - 1,1 кг, не более
    подставка - 0,1 кг, не более
